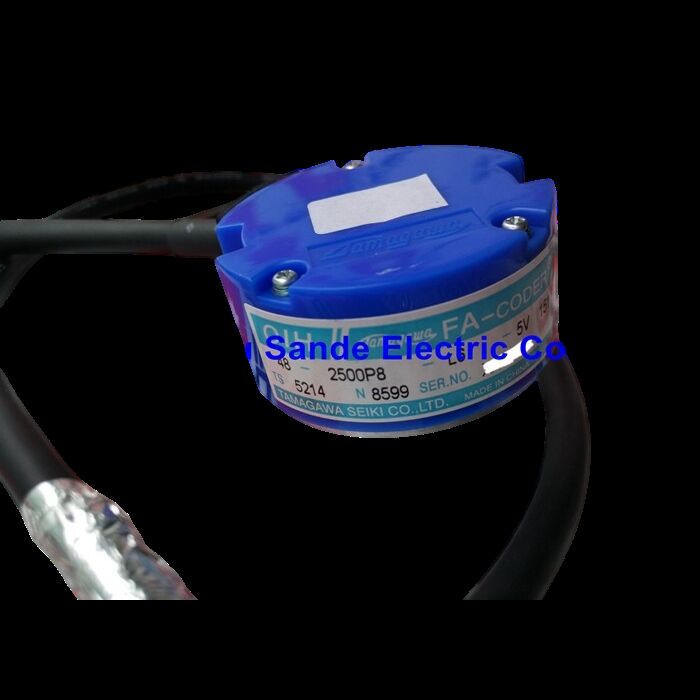

Tamagawa OIH48-2500P8-L6-5V (TS5214N8566)

Posizione e commutazione del servo 1 codificatore, due lavori

Il Tamagawa OIH48-2500P8-L6-5V è più di un codificatore di posizione incrementale standard.e Z canali i due canali quadrati che tracciano la posizione e l' impulso indice che segna una rivoluzione. L'OIH48-2500P8-L6-5V emette anche i segnali di commutazione U, V e W (e i loro complementi differenziali /U, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V, /V/W) ¢ i segnali elettronici trifasici utilizzati per determinare la posizione angolare del rotore all'avvio e durante la commutazione nei servomotori CA.

Questi segnali di commutazione consentono al servo drive di eseguire l'allineamento iniziale senza un resolver separato o una serie di sensori Hall-effect sul motore.L'unità legge la U, V, W segnali per identificare in quale parte del ciclo elettrico il motore si trova, quindi inizia la commutazione da quella posizione.l'unità deve eseguire una routine di avviamento per trovare la posizione di zero elettrica prima che possa iniziare il funzionamento servo completoCon i segnali UVW integrati nell'OIH48-2500P8-L6-5V, il motore è pronto a commutare immediatamente all'accensione.

A 2.500 P/R e una moltiplicazione quadratura 4x, il servo drive risolve in genere 10.000 conteggi per rotazione sufficiente per il controllo della posizione della maggior parte delle applicazioni di servomotori CA nelle macchine utensili,robotica e automazione industriale.

Specificità principali

Output del conduttore di linea Perché i segnali differenziali contano

L'OIH48-2500P8-L6-5V utilizza l'uscita del driver di linea (differenziale RS-422) per tutti i canali.Il ricevitore del servo drive misura la differenza di tensione tra le due linee, non la tensione assoluta di nessuna delle due linee.o attrezzature di commutazione vicine) viene respinto dal ricevitore differenziale.

Questo è il motivo per cui i codificatori dei driver di linea sono standard nelle applicazioni dei servomotori: il cavo codificatore corre vicino ai cavi del motore ad alta potenza e agli amplificatori di commutazione.Segnali di codificatore a una sola estremità in questo ambiente sarebbe inaffidabileI segnali del driver della linea differenziale mantengono l'integrità su cavi di lunghezza pari o superiore a 30-50 m, anche in ambienti elettricamente rumorosi.

Domande frequenti

D1: Cos'è l'albero cono cavo e come si monta l'OIH48-2500P8-L6-5V sul motore?

L'albero conico cavo è un albero cavo conico che si inserisce sopra l'albero del motore.Questo metodo di montaggio fornisce un attacco sicuro senza chiavi o viti di impostazione che creano concentrazioni di tensione sull'albero del motoreL'encoder è scivolato assialmente sull'albero del motore e la pinza è serrata per fissarlo.

D2: Qual è lo scopo dei segnali di commutazione U, V, W?

I segnali U, V, W (e i loro complementi) indicano la posizione elettrica grossolana del rotore del motore entro un ciclo elettrico.Il servo drive utilizza questi segnali per determinare quali transistor di potenza da attivare per la commutazione del motore all'avvioSenza questi segnali, l'azionamento non può iniziare la commutazione senza una routine di avvio.creando 4 cicli elettrici per rivoluzione meccanica.

D3: L'OIH48-2500P8-L6-5V può funzionare con una corrente continua di 12 o 24 V?

No. L'OIH48-2500P8-L6-5V è specificato solo per l'alimentazione a corrente continua a 5 V.L'applicazione di 12V o 24V DC a questo codificatore danneggia la sua elettronica interna Confirmare la tensione di alimentazione del servo drive prima di collegare questo codificatore.

D4: Qual è la lunghezza del cavo fornito con l'OIH48-2500P8-L6-5V?

Il codificatore è fornito con un cavo corto di 0,22 m che si collega alla cinghia del motore o a un connettore del corpo del motore.Il cavo principale dal motore all'armadietto di trasmissione è in genere il cavo servo laterale del motore (fornito o abbinato al servomotore), non la coda corta del codificatore stesso.

D5: Come si identifica un OIH48-2500P8-L6-5V difettoso in un servosistema?

Un codificatore difettoso produce in genere: allarme di perdita di posizione al servo-driver; comportamento erratico o oscillante del motore (il loop di posizione perde il suo riferimento);Errori di fase Z o errori di ritorno di riferimento. danni fisici ️ corpo di codificatore rotto, disco ottico contaminato o cavo danneggiato ️ sono visibili all'ispezione.Il test di scambio con un codificatore di qualità confermata dello stesso numero di parte è il passo diagnostico definitivo.
