Codice di sostituzione Hengstler 0548001 S212048001 S21-2048.001
  • Codice di sostituzione Hengstler 0548001 S212048001 S21-2048.001
  • Codice di sostituzione Hengstler 0548001 S212048001 S21-2048.001

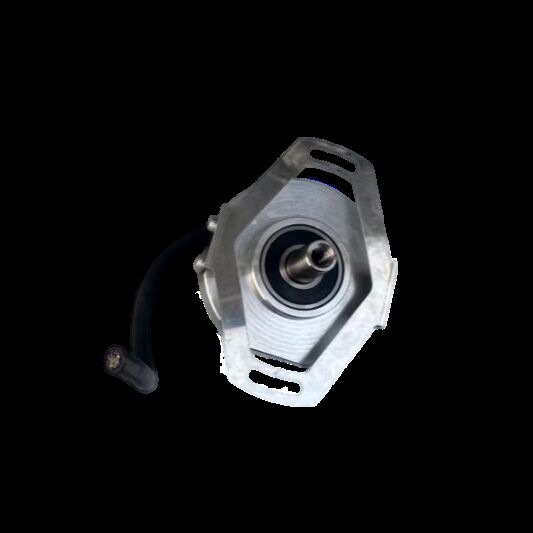

Codice di sostituzione Hengstler 0548001 S212048001 S21-2048.001

Codice di sostituzione Hengstler 0548001 S212048001 S21-2048.001

Luogo di origine Germania
Marca HENGSTLER
Certificazione CE / cULus Listed / RoHS 2002/95/EC
Numero di modello S21-2048.001
Dettagli del prodotto
Condizione:
Nuovo sigillo di fabbrica (NFS)
Articolo n.:
S21-2048.001
Origine:
Germania
Garanzia:
un anno
Tempi di consegna:
1-2 GIORNI
Parola chiave:
Encoder assoluto Hengstler
Evidenziare:

codificatore sinusoidale Hengstler

,

S212048001 codificatore sinusoidale

,

sostituzione hengstler 0548001

Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pz
Imballaggi particolari
Imballaggio originale
Tempi di consegna
1-3 giorni
Termini di pagamento
Western Union, L/C, T/T
Capacità di alimentazione
10000 pezzi/giorno
Descrizione del prodotto

0548001ENCODER S21-2048.001/03 CHengstlerCodificatore assoluto

0548001 / S21-2048.001/03 c

Codificatore di onde sinusoidali S 21

CaratteristicheHengstlerCodificatore assoluto0548001

  • Ampia gamma di temperature di funzionamento da 15 °C a +120 °C, quindi utilizzo ottimale della capacità del motore

  • Frequenza di limitazione elevata con eccellente qualità del segnale, che consente velocità di picco più elevate e ridotto spreco di tempo non produttivo

  • Eccellente resistenza alle interferenze (EN 61000-4-4, classe 4)

  • Elevata sicurezza funzionale grazie al controllo del segnale e al monitoraggio del sistema (basso voltaggio, inquinamento, danni al disco, fine della vita utile del LED)

  • Alta qualità del segnale grazie al controllo e alla compensazione degli errori

Certificazione:


CE / cULus elencato / RoHS 2002/95/CE



Descrizione dettagliata



Parametro Specificità
Diametro dell'alloggiamento 53 mm
Diametro dell'albero Cone 1/10
Classe di protezione dell'ingresso dell'albero (EN 60529) IP40
Alloggiamento di classe di protezione (EN 60529) IP40
carico assiale/radiale dell'albero 20 N / 90 N (per l' albero solido conico)
Il sistema di tracciamento dell'albero di montaggio (albero di carico) ± 0,5 mm
Discarica radiale dell'albero di accoppiamento ± 0,1 mm
Velocità massima massimo 12.000 giri al minuto (continua), massimo 15.000 giri al minuto (a breve termine)
Torsione ≤ 1 Ncm
Resistenza alle vibrazioni (DIN EN 60068-2-6) ≤ 100 m/s2 (10... 2000 Hz)
Resistenza agli urti (DIN EN 60068-2-27) ≤ 1000 m/s2 (6 ms)
Temperatura di funzionamento ¥15 °C... +120 °C
Temperatura di conservazione ¥20 °C... +80 °C
Alloggiamento materiale Aluminici
Peso circa 170 g
Connessione Collegatori e cavi per PCB



Parametro Specificità
Progettazione generale secondo la norma DIN EN 61010-1, classe di protezione III, livello di contaminazione 2, classe di sovratensione II
Tensione di alimentazione DC 5 V ± 10%
Corrente massima senza carico 120 mA
Segnale di riferimento R > 0,4 V (1 impulso per giro)
Segnali di commutazione C, D Sine Cosine 1 Vpp (1 periodo per riv.)
Segnali incrementali (facoltativo) Sinus-Cosinus 1 Vpp
Numero di impulsi 2048
Frequenza limite di 3 dB 500 kHz
Accuratezza assoluta ± 35′′



Immagine in primo piano

Codice di sostituzione Hengstler 0548001 S212048001 S21-2048.001 0
