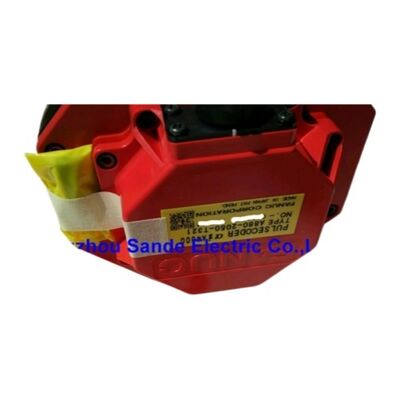

FANUC Pulse Coder Fanuc Encoder A860-0310-T023 A8600310T023 A860-0310-T023

Fanuc A860-0310-T023 | Codificatore Incrementale a Impulsi — 3000P, Encoder per Motore Servo CNC, Sostituito da A290-0561-V568

Panoramica

Il Fanuc A860-0310-T023 è un codificatore incrementale a impulsi da 3000P della famiglia di encoder Fanuc A860-0310 — una generazione di encoder incrementali compatti utilizzati sui servomotori AC Fanuc delle serie S e delle prime generazioni Alpha.

A 3.000 impulsi per rivoluzione, questo encoder fornisce un feedback incrementale in quadratura all'amplificatore servo CNC, che elabora il treno di impulsi per calcolare la posizione, la velocità e la direzione del motore.

Fanuc ha ufficialmente interrotto la produzione dell'A860-0310-T023 e ha designato l'A290-0561-V568 come suo sostituto.

Questa successione è una pratica standard di Fanuc per la gestione dell'obsolescenza degli encoder: il prefisso A290 indica un fattore di forma meccanico ed elettrico diverso che svolge lo stesso ruolo funzionale, confezionato per la generazione di motori che supporta.

Quando si acquistano encoder sostitutivi per macchine che originariamente montavano l'A860-0310-T023, la conferma che l'A290-0561-V568 si adatti meccanicamente ed elettricamente al motore specifico della macchina è il primo passo critico — la documentazione del motore Fanuc elenca il suffisso dell'encoder che corrisponde a ciascuna variante del motore, e questo dovrebbe essere verificato piuttosto che dato per scontato.

La risoluzione 3000P colloca questo encoder in un contesto storico specifico all'interno della gamma di encoder Fanuc.

I primi servomotori AC Fanuc utilizzavano codificatori incrementali a impulsi che variavano da 2000P a 3000P — maggiore è il numero di impulsi, più fine è la misurazione di velocità e posizione.

La classe 3000P era tra le opzioni più precise disponibili durante l'epoca in cui questi motori venivano prodotti.

Per le macchine in cui questi motori rimangono in servizio, mantenere una scorta di encoder 3000P funzionanti è una necessità pratica di manutenzione, poiché i motori stessi sono spesso in condizioni meccaniche altrimenti eccellenti.

Essendo di tipo incrementale, l'A860-0310-T023 non conserva informazioni sulla posizione assoluta tra un ciclo di accensione e l'altro. Ogni volta che la macchina viene accesa, il CNC deve eseguire un ciclo di ritorno al riferimento — l'asse si sposta al suo punto di riferimento hardware fisso, il conteggio degli impulsi dell'encoder viene reimpostato al riferimento, e da quel punto, il CNC traccia la posizione cumulativa.

Questa è una caratteristica fondamentale di tutti gli encoder incrementali ed è un comportamento atteso sulle macchine dotate di questa generazione di encoder.

Specifiche Chiave

Incrementale vs. Assoluto — Implicazioni Operative

La distinzione tra encoder incrementali e assoluti è significativamente importante in contesti di produzione.

Un encoder incrementale come l'A860-0310-T023 è intrinsecamente stateless all'accensione: sa quanto il motore ha ruotato dall'ultimo impulso di riferimento, ma non ha un riferimento memorizzato per la posizione assoluta della macchina.

Il ciclo di ritorno al riferimento all'avvio risolve questo problema spostando l'asse a un interruttore di riferimento fisico noto e ristabilendo il riferimento di posizione da quel punto fisso.

Sulle macchine in cui questa generazione di encoder è ancora in servizio, operatori e ingegneri di manutenzione hanno familiarità con il ritorno al riferimento come fase di avvio di routine.

La limitazione diventa significativa solo in applicazioni in cui una perdita di alimentazione a metà ciclo lascerebbe l'asse in una posizione sconosciuta — una considerazione più rilevante per le installazioni di encoder assoluti.

Per le tipiche applicazioni di macchine utensili servite da questi motori, il feedback incrementale è operativamente adeguato quando la routine di ritorno al riferimento viene seguita costantemente.

Acquisto di Encoder Discontinuati — Il Percorso A290-0561-V568

La successione ufficiale di Fanuc dall'A860-0310-T023 all'A290-0561-V568 significa che le nuove scorte di encoder dai canali autorizzati saranno nel formato A290.

La conferma della compatibilità implica il controllo di tre cose: primo, che l'A290-0561-V568 si monti fisicamente sul motore in questione (l'adattatore meccanico, l'accoppiamento dell'albero e il metodo di fissaggio devono corrispondere); secondo, che l'interfaccia del segnale dell'A290-0561-V568 si colleghi all'amplificatore esistente della macchina e al cavo di feedback senza modifiche; e terzo, che i parametri servo del CNC siano impostati in modo appropriato per il conteggio degli impulsi e il formato del segnale dell'encoder sostitutivo.

Dove l'A290-0561-V568 non è un adattamento fisico diretto, l'alternativa è l'acquisto di unità A860-0310-T023 in surplus da canali aftermarket affidabili, comprendendo che saranno usate e dovrebbero essere testate sotto carico prima di essere impiegate per la produzione.

FAQ

D1: Perché l'A860-0310-T023 è stato discontinuato e l'A290-0561-V568 è un equivalente genuino?

Fanuc razionalizza regolarmente la sua gamma di prodotti encoder per ridurre il numero di codici articolo distinti in produzione. La dismissione significa tipicamente che gli utensili di produzione per la variante specifica sono stati ritirati, non che la tecnologia sia fallita.

L'A290-0561-V568 è il sostituto pubblicato da Fanuc, indicando che Fanuc lo considera funzionalmente equivalente per le applicazioni del motore servite dal T023. "Equivalente" in questo contesto significa che fornisce la stessa risoluzione 3000P e formato del segnale — i dettagli di installazione meccanica possono differire, motivo per cui la conferma dell'adattamento sul motore specifico rimane essenziale.

D2: Qual è la procedura di ritorno al riferimento richiesta dopo l'accensione su una macchina con questo encoder incrementale?

Su una tipica macchina utensile controllata da Fanuc con encoder incrementali, il ritorno al riferimento (chiamato anche ritorno a zero o zero macchina) richiede all'operatore di selezionare la modalità di Riferimento sul CNC e avviare il movimento dell'asse nella direzione di ritorno al riferimento.

L'asse si muove a una velocità impostata fino a quando non contatta l'interruttore di riferimento, quindi si muove lentamente fino a quando l'impulso Z dell'encoder (un impulso per segno di riferimento di rivoluzione) non si attiva, momento in cui il CNC aggancia il riferimento di posizione dell'asse.

Il display della posizione dell'asse mostra quindi la coordinata di home della macchina e l'operazione normale del CNC può procedere. Questa procedura deve essere ripetuta per ogni asse con un encoder incrementale dopo ogni ciclo di accensione della macchina.

D3: Quali sono i sintomi di un encoder A860-0310-T023 in servizio che si sta guastando?

Un encoder incrementale in degrado produce tipicamente errori di posizione intermittenti — il CNC può generare allarmi servo (serie SV400 sui CNC Fanuc), errori di deviazione di posizione o movimenti erratici dell'asse durante operazioni a bassa velocità.

Un sintomo caratteristico è un asse che si posiziona correttamente a certe velocità ma produce allarmi ad altre, il che riflette il degrado della qualità del segnale dell'encoder a specifiche frequenze di impulsi.

La perdita di conteggi dell'encoder produce una deriva della posizione dell'asse: la macchina taglia una dimensione leggermente errata senza allarme se la deriva rientra nella tolleranza di errore di inseguimento. L'usura dei cuscinetti nell'encoder produce rumore nei segnali di quadratura rilevabili dall'oscilloscopio.

Questi sintomi dovrebbero indurre un'immediata ispezione dell'encoder e la rimozione del motore per il test.

D4: Questo encoder 3000P può essere sostituito direttamente con un encoder incrementale a risoluzione più elevata di un numero di parte diverso?

Non senza aggiustamenti dei parametri servo sul CNC. Il parametro dell'asse del CNC per la risoluzione dell'encoder (tipicamente espresso come impulsi per rivoluzione o rapporto di trasmissione CMR/DMR) deve essere impostato per corrispondere al conteggio degli impulsi dell'encoder installato.

Installare un encoder 2500P al posto di un 3000P modifica il calcolo della posizione del loop servo — senza correzione dei parametri, si verificheranno errori di posizionamento dell'asse e instabilità del loop di velocità.

Se viene installato un encoder di risoluzione diversa meccanicamente, i parametri CNC corrispondenti devono essere aggiornati prima che la macchina venga rimessa in produzione.

D5: Come dovrebbero essere valutate le unità A860-0310-T023 in surplus prima dell'installazione?

Come minimo, testare elettricamente l'encoder con un tester encoder dedicato o un oscilloscopio: confermare treni di impulsi A, B e Z puliti senza picchi di rumore, verificare che tutti i livelli del segnale siano entro le specifiche e ruotare l'encoder attraverso diverse rivoluzioni per verificare l'accuratezza del conteggio degli impulsi.

Ispezionare fisicamente il paraolio e il connettore per danni o ingresso di contaminanti e controllare il cuscinetto per ruvidità o gioco ruotando l'albero a mano.

Un encoder che supera i test elettrici statici dovrebbe quindi essere installato e monitorato durante il primo ciclo di ritorno al riferimento e la prima esecuzione di produzione — gli errori di posizione che emergono in condizioni termiche o di carico si manifesteranno in questo periodo di validazione iniziale.
