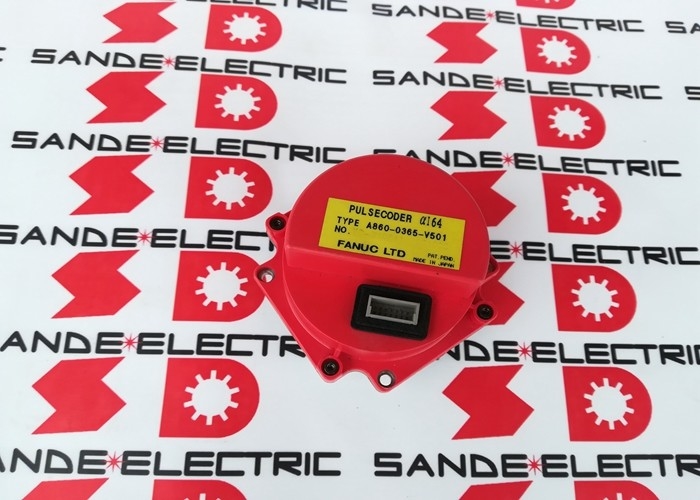

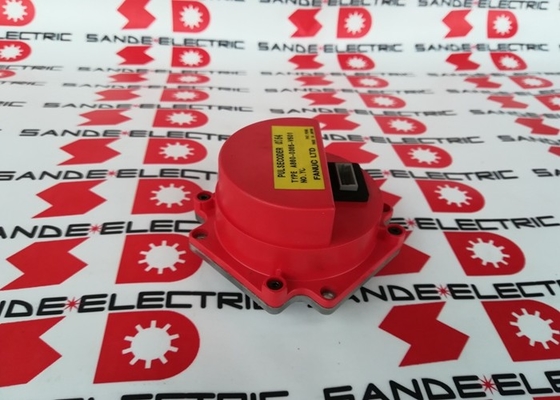

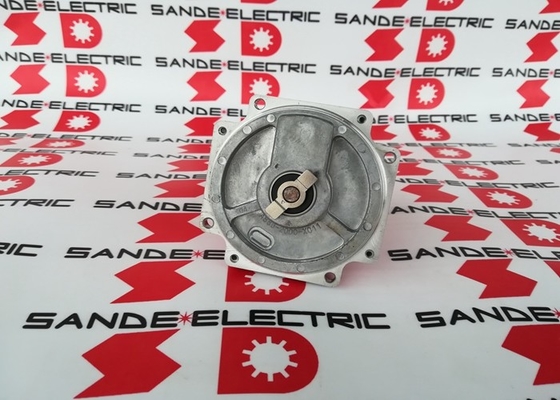

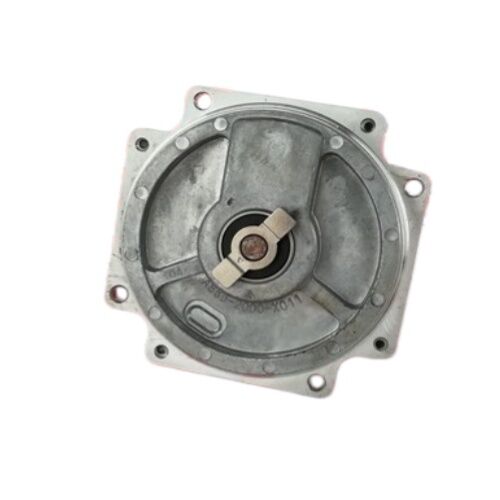

FANUC A860-0365-V501 Encoder Incrementale Alpha i64 — Feedback servo da 64.000 impulsi per sistemi CNC FANUC

Chiedi a qualsiasi tecnico di servoazionamenti FANUC quale famiglia di encoder vede più spesso nelle riparazioni di macchine utensili CNC e la serie Alpha i64 emerge in modo affidabile. L'FANUC A860-0365-V501 è la variante incrementale di quella famiglia — un codificatore seriale da 64.000 impulsi installato su un'enorme base installata di servomotori AC FANUC serie Alpha i su centri di lavoro, torni e linee di produzione automatizzate in tutto il mondo.

Questa unità è offerta testata e completamente funzionante — rimossa da una macchina funzionante, verificata rispetto a un servoazionamento FANUC e confermata per produrre un output pulito e stabile prima della spedizione.

Incrementale a risoluzione 64K — Cosa offre

La designazione "I64" indica subito il numero importante: 64.000 impulsi per rivoluzione su questo encoder incrementale. Attraverso il protocollo di comunicazione seriale ad alta risoluzione di FANUC tra il codificatore e l'amplificatore servo, il sistema di controllo elabora i dati di posizione con una finezza che rende possibile il posizionamento dell'asse sub-micrometrico a livello di macchina.

Confrontalo con le generazioni FANUC precedenti — l'encoder DC da 2.000 impulsi dei motori di prima generazione, o anche gli encoder da 8.000 impulsi sui primi servomotori AC — e il salto di risoluzione illustra perché la serie Alpha i ha alzato l'asticella per l'accuratezza del posizionamento e la regolazione della velocità quando è stata introdotta.

Le uscite in quadratura A e B, sfasate di 90 gradi, forniscono al servoazionamento sia il conteggio della posizione che la direzione di movimento contemporaneamente. Questo tracciamento bidirezionale significa che il controllo sa esattamente dove si trova l'asse ad ogni movimento, in entrambe le direzioni, senza ambiguità nei punti di inversione.

Specifiche Tecniche

L'Alpha i64 nell'Ecosistema Motori FANUC

La serie di servomotori AC Alpha i di FANUC ha sostituito la precedente serie Alpha (tappo rosso) a partire dai primi anni 2000 ed è diventata la piattaforma servo dominante nelle macchine utensili controllate da FANUC per circa due decenni. La distinzione chiave tra la generazione di encoder assoluti Alpha (aA64) e la generazione Alpha i (aI64) incrementale è l'architettura di feedback:

L'aI64 è un encoder incrementale — conta gli impulsi da un riferimento di partenza noto piuttosto che emettere una parola di posizione assoluta. Ciò significa che il controllo CNC stabilisce le posizioni di riferimento dell'asse attraverso un'operazione di ritorno al riferimento (homing) all'avvio della macchina, dopodiché il conteggio incrementale fornisce un tracciamento continuo e altamente accurato della posizione.

Il protocollo seriale ad alta risoluzione di FANUC trasmette questi dati tra l'encoder e l'amplificatore tramite un collegamento seriale dedicato a due fili, fornendo l'elevato throughput di dati necessario per supportare la risoluzione 64K a piena velocità del motore senza le sfide di integrità del segnale del cablaggio parallelo.

Variante Connettore V501 — Senza Cavo

Il suffisso V nei numeri di parte dei codificatori FANUC indica tipicamente un'unità encoder nuda senza il cavo di interconnessione. L'A860-0365-V501 viene spedito senza cavo — il relativo gruppo cavo (A860-0360-V906) viene ordinato separatamente e collega il corpo dell'encoder alla porta encoder CN2 dell'amplificatore.

Per lavori di sostituzione su una macchina esistente, il cavo originale viene tipicamente riutilizzato se non è danneggiato. Il cavo è un punto di guasto comune — in particolare i pin del connettore e i primi centimetri di cavo adiacenti al connettore dove si verifica una flessione ripetuta — quindi ispezionarlo prima del riutilizzo vale i pochi minuti che richiede.

Dove si trova questo encoder

L'A860-0365-V501 è installato su una gamma molto ampia di modelli di servomotori FANUC Alpha i, coprendo le applicazioni di azionamento dell'asse su attrezzature costruite dai primi anni 2000 fino agli anni 2010:

Centri di Lavoro CNC — azionamenti degli assi X, Y, Z e rotativi su centri di lavoro verticali e orizzontali di Mazak, Makino, Okuma, Haas, DMG Mori e decine di altri produttori che utilizzano sistemi servo FANUC Alpha i

Torni CNC — feedback servo degli assi Z e X su torni a due assi e multi-asse, oltre ad azionamenti del sottospindolo e dell'asse C su torni più complessi

Giunti Robot — robot industriali FANUC delle famiglie serie M e R utilizzavano servomotori Alpha i con codificatori a impulsi aI64 nei loro assi giunto

Sistemi di Produzione Flessibile — cambi pallet, sistemi di movimentazione materiali automatizzati e linee di trasferimento costruiti attorno alla tecnologia CNC e servo FANUC della stessa epoca

Acquistare Usato e Testato — Il Caso Pratico

Questa è un'unità usata e testata — e per l'A860-0365-V501, questa è una scelta di approvvigionamento ragionevole e comune. Le unità nuove, quando disponibili, comportano un significativo sovrapprezzo. Un encoder usato testato che è stato verificato su un sistema servo funzionante ha uno stato funzionale noto, e i cuscinetti interni hanno tipicamente funzionato per anni senza problemi — questi sono dispositivi ottici di precisione, non componenti ad alta usura in condizioni operative normali.

La cautela con i codificatori a impulsi usati riguarda sempre le condizioni dei cuscinetti e l'integrità del gruppo di rilevamento ottico. Un'unità rimossa da una macchina guasta per motivi non correlati e testata rispetto a un servoazionamento è significativamente diversa da un pezzo di surplus non testato. Verificare che l'encoder produca output puliti sui canali A, B e Z a velocità rappresentativa prima della spedizione è lo standard di diligenza che rende un'unità usata testata un acquisto affidabile.

FAQ

D1: L'A860-0365-V501 è un encoder assoluto o incrementale?

È incrementale. La "I" in Alpha i64 sta per incrementale — traccia la posizione contando gli impulsi da un punto di riferimento. La macchina stabilisce i riferimenti dell'asse tramite un ciclo di homing all'avvio. Questo è distinto dagli encoder assoluti, che emettono la posizione direttamente senza richiedere un ritorno al riferimento.

D2: Questo encoder viene fornito con il cavo?

No. La variante V501 viene fornita senza cavo (W/O cable). Il relativo gruppo cavo è A860-0360-V906, che collega l'encoder all'ingresso encoder CN2 dell'amplificatore servo. In caso di sostituzione, il cavo della macchina esistente può tipicamente essere riutilizzato se è in buone condizioni.

D3: Quali servomotori e amplificatori FANUC utilizzano l'A860-0365-V501?

Questo codificatore a impulsi è installato su servomotori AC FANUC serie Alpha i (serie A06B-0xxx con designazione encoder aI64). Funziona con amplificatori servo FANUC serie αi e αiS ed è compatibile con i controlli CNC delle famiglie 0i, 16i, 18i, 21i, 30i, 31i e 32i. Confermare in base al numero di parte sulla targhetta del motore prima di ordinare.

D4: Cosa significa "testato" per un codificatore a impulsi usato?

Un codificatore a impulsi testato è stato verificato elettricamente su un sistema di servoazionamento FANUC effettivo — confermando che le uscite dei canali A, B e Z sono presenti, pulite e correttamente sfasate alla velocità operativa. Questo è più significativo di un semplice controllo visivo o di continuità e conferma che il gruppo di rilevamento ottico e l'elettronica funzionano come previsto.

D5: L'A860-0365-V501 può essere riparato se sviluppa un guasto?

Sì — servizi specializzati di riparazione di motori ed encoder FANUC possono sostituire i cuscinetti, riposizionare il disco ottico e riparare i danni al connettore sul codificatore a impulsi aI64. La riparazione è un percorso valido quando l'alloggiamento dell'encoder e il disco ottico sono intatti, ma un guasto del cuscinetto o un difetto del connettore ha reso l'unità non funzionante. Per le unità con danni fisici al disco o alloggiamenti rotti, la sostituzione è l'opzione pratica.
