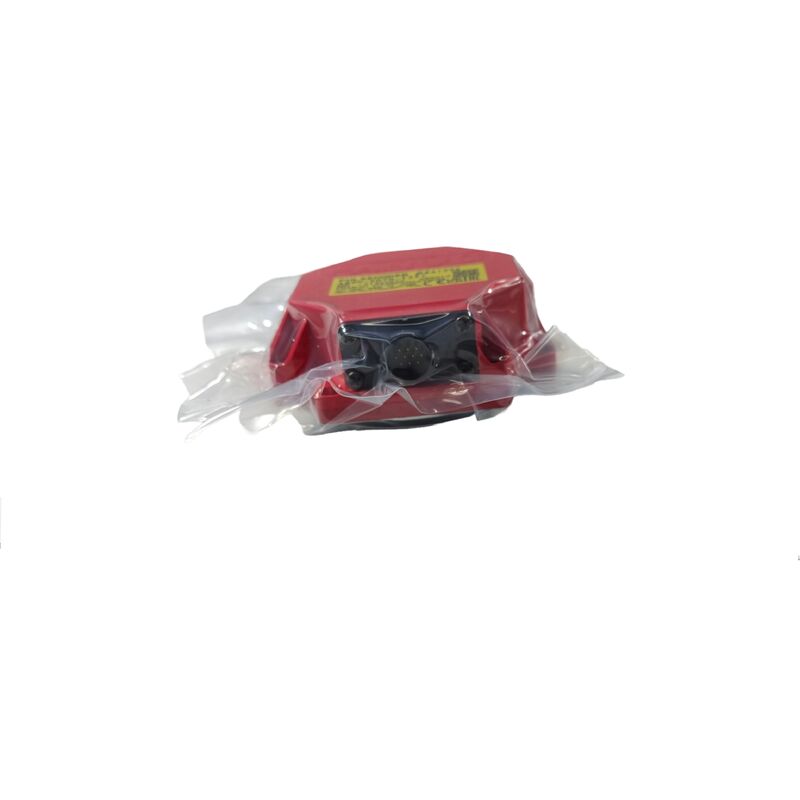

Encoder per mandrino FANUC A860-2120-T511 — Sensore Alpha i BZi per sistemi mandrino AC FANUC

Quando un mandrino CNC non si orienta, la maschiatura rigida produce filettature difettose o il controllo genera un allarme sensore mandrino, il problema spesso risale a un componente: l'encoder del motore mandrino. Il FANUC A860-2120-T511 è il sensore di feedback abbinato in fabbrica per i motori mandrino AC FANUC serie Alpha i — un sensore magnetico a dente di ingranaggio che fornisce all'amplificatore del mandrino i dati continui di velocità e posizione necessari per eseguire cicli di orientamento, asse C e avanzamento sincronizzato con sicurezza.

Cos'è effettivamente questo encoder

L'A860-2120-T511 appartiene alla famiglia di sensori FANUC Alpha i BZi (BZ) — una linea di unità di rilevamento magnetico progettate specificamente per il feedback del motore mandrino AC nell'ecosistema CNC FANUC. A differenza degli encoder ottici a impulsi che contano la luce attraverso un disco scanalato, il sensore BZi legge i denti di un anello di ingranaggio di precisione montato sull'albero del motore mandrino, generando un segnale ad alta frequenza che l'azionamento del mandrino converte in dati di velocità e posizione angolare.

Questo approccio di rilevamento magnetico conferisce al sensore BZi un vantaggio pratico nell'ambiente ostile di un motore mandrino: non è influenzato da nebbia d'olio, polvere metallica, o dalle vibrazioni e dai cicli termici che caratterizzano le applicazioni di mandrini industriali che funzionano a regimi elevati sostenuti.

Specifiche tecniche

Architettura del sensore BZi — Rilevamento magnetico dei denti

La tecnologia del sensore BZi di FANUC si basa su un principio semplice ma affidabile. Un anello dentato è montato con precisione sull'albero del motore mandrino e ruota con esso. La testa del sensore BZi, fissata al corpo del motore, rileva il passaggio di ogni dente magneticamente e genera impulsi proporzionali alla velocità dell'albero e alla posizione angolare.

Questo metodo di conteggio dei denti di ingranaggio è robusto per progettazione. Lo spazio di rilevamento è relativamente tollerante alla contaminazione rispetto al rilevamento ottico, e il campo magnetico non è disturbato dagli spruzzi di refrigerante, dai vapori d'olio e dai trucioli che inevitabilmente finiscono negli ambienti dei mandrini ad alta velocità. La guida tecnica FANUC per la serie BZi avverte specificamente contro l'accumulo di polvere magnetica sui denti dell'ingranaggio — e raccomanda un soffiaggio d'aria periodico durante la manutenzione — il che conferma quanto vicino all'ambiente di taglio operino questi sensori.

Cosa abilita il feedback del mandrino

L'A860-2120-T511 non funziona solo in background. Ogni funzione del mandrino di alto valore su una macchina controllata da FANUC dipende da un feedback del mandrino accurato e a bassa latenza:

Orientamento del mandrino — Arresto del mandrino in una posizione angolare precisa per il cambio utensile, la regolazione della testa di alesatura o il caricamento del pezzo. Senza dati del sensore puliti, il mandrino supera la posizione target o oscilla.

Maschiatura rigida — Sincronizzazione della rotazione del mandrino con l'avanzamento dell'asse Z durante i cicli di filettatura. Il controller calcola il passo della filettatura correlando gli impulsi dell'encoder del mandrino con la posizione del servo. Un guasto del sensore qui produce un passo di filettatura errato o punte spezzate.

Posizionamento asse C — Sui centri di tornitura fresatura, il mandrino funziona come un asse rotante controllato. Il feedback di posizione dal sensore BZi consente all'azionamento del mandrino di mantenere la posizione angolare sotto carico di taglio — un requisito per la foratura decentrata e la fresatura di contorni.

Sincronizzazione filettatura e avanzamento — Sui torni, i dati di velocità del mandrino vengono inseriti direttamente nel calcolo del ciclo di filettatura G32/G76. Il degrado del sensore del mandrino si manifesta tipicamente prima come un passo di filettatura irregolare prima di progredire a guasti completi.

Famiglia sensori Alpha i BZi — Serie A860-2120

La serie A860-2120 copre diverse varianti di connettori e cavi dell'assemblaggio sensore Alpha i BZi. Il suffisso del codice articolo indica la specifica configurazione di connessione:

• Serie V (ad es. A860-2120-V004, A860-2120-V005) — varianti dell'assemblaggio sensore, tipicamente senza cavo o con connettori alternativi
• Serie T (ad es. A860-2120-T401, A860-2120-T511) — assemblaggi sensore con cavo e connettore integrati per installazione diretta

La variante T511 viene fornita con cavo e spina preinstallati, pronta per il montaggio e la connessione diretta al motore mandrino e all'amplificatore senza assemblaggio aggiuntivo. Per i team di manutenzione che sostituiscono un sensore guasto, ciò consente di risparmiare tempo di installazione significativo rispetto alla ricostruzione di una terminazione del connettore sul campo.

Macchine CNC in cui si trova questo encoder

I motori mandrino FANUC Alpha i con la famiglia di sensori BZi A860-2120 sono installati su un'ampia sezione trasversale di attrezzature CNC prodotte dagli anni 2000 ad oggi:

Centri di lavoro CNC — centri di lavoro orizzontali e verticali di Mazak, Makino, DMG Mori, Okuma, Doosan e altri produttori che utilizzano controlli FANUC serie 0i, 16i, 18i o 30i

Torni e centri di tornitura CNC — centri di tornitura a due assi e multiasse in cui il feedback di velocità del mandrino governa i cicli di filettatura e la finitura superficiale del pezzo

Centri di tornitura fresatura — macchine multitasking che richiedono il posizionamento del mandrino sull'asse C e la sincronizzazione dell'utensile motorizzato

Linee di lavorazione dedicate — teste mandrino di linee transfer e macchine utensili speciali con azionamenti mandrino FANUC della serie SPM

Installazione del sensore — Cosa è importante

Il sensore BZi richiede una precisa impostazione dello spazio d'aria tra la testa del sensore e i denti dell'anello di ingranaggio. Uno spazio troppo ampio e l'ampiezza del segnale diminuisce, portando a errori di rilevamento intermittenti. Troppo stretto e il contatto fisico durante l'espansione termica o le vibrazioni possono danneggiare il sensore.

La procedura di installazione FANUC prevede il centraggio del sensore utilizzando lo schermo diagnostico dell'amplificatore mentre si ruota lentamente il mandrino, quindi il bloccaggio del montaggio una volta che il segnale è stabile. Questo passaggio di centraggio è obbligatorio dopo ogni sostituzione del sensore — ed è anche il motivo per cui il cavo pre-cablato della variante T511 è utile, poiché elimina una variabile dal processo di installazione.

FAQ

D1: Quale funzione svolge l'A860-2120-T511 su una macchina CNC FANUC?

È il sensore di feedback di posizione e velocità del motore mandrino. Rileva il passaggio dei denti dell'ingranaggio sull'albero motore e invia questi dati all'amplificatore mandrino FANUC, che li utilizza per il controllo della velocità del mandrino, l'orientamento, la sincronizzazione della maschiatura rigida e le funzioni di posizionamento dell'asse C.

D2: Quali amplificatori mandrino e controlli CNC FANUC sono compatibili con questo sensore?

L'A860-2120-T511 è progettato per motori mandrino AC FANUC serie Alpha i abbinati ad azionamenti serie SPM (Spindle Amplifier Module). È compatibile con i sistemi CNC delle famiglie FANUC 0i, 16i, 18i, 21i, 30i, 31i e 32i. Confermare sempre rispetto alla targhetta del motore e alla documentazione dell'amplificatore prima di ordinare.

D3: Il sensore necessita di calibrazione o regolazione dopo la sostituzione?

Sì. Dopo aver installato l'A860-2120-T511, è necessaria una procedura di centraggio per impostare il corretto spazio d'aria tra la testa del sensore e l'anello di ingranaggio. Questa viene eseguita utilizzando il display diagnostico dell'amplificatore mandrino mentre si ruota il mandrino a bassa velocità. Saltare questo passaggio porta a errori di rilevamento e allarmi mandrino.

D4: Cosa causa il guasto di questo sensore e quali sono i segnali di avvertimento?

Le cause comuni includono usura dei cuscinetti del motore che consente un eccessivo disallineamento dell'albero, contaminazione dell'anello di ingranaggio con trucioli magnetici, danni al cavo dovuti a calore o refrigerante e corrosione del connettore. I segnali di avvertimento includono guasti intermittenti all'orientamento del mandrino, profondità di maschiatura rigida incoerente, allarmi sensore mandrino (codici di allarme SV o SP sui sistemi FANUC) e velocità del mandrino instabile a bassi regimi.

D5: Qual è la differenza tra le varianti con suffisso T e quelle con suffisso V della serie A860-2120?

Entrambe sono assemblaggi di sensori Alpha i BZi per gli stessi motori. Le varianti con suffisso V (ad es. A860-2120-V004, V005) sono unità sensore tipicamente senza anello di montaggio o con configurazioni di cavi alternative. Le varianti con suffisso T (ad es. A860-2120-T511) includono un cavo e un connettore integrati, pronti per l'installazione diretta plug-in. Confermare la variante richiesta rispetto al codice articolo del sensore esistente del motore prima dell'acquisto.
