Fanuc A860-0316-T101 | Encoder Incrementale ad Alta Risoluzione — 10.000P, Tappo in Plastica Rossa, Servomotori AC Serie S Tardi, Servo Digitale CNC

Panoramica

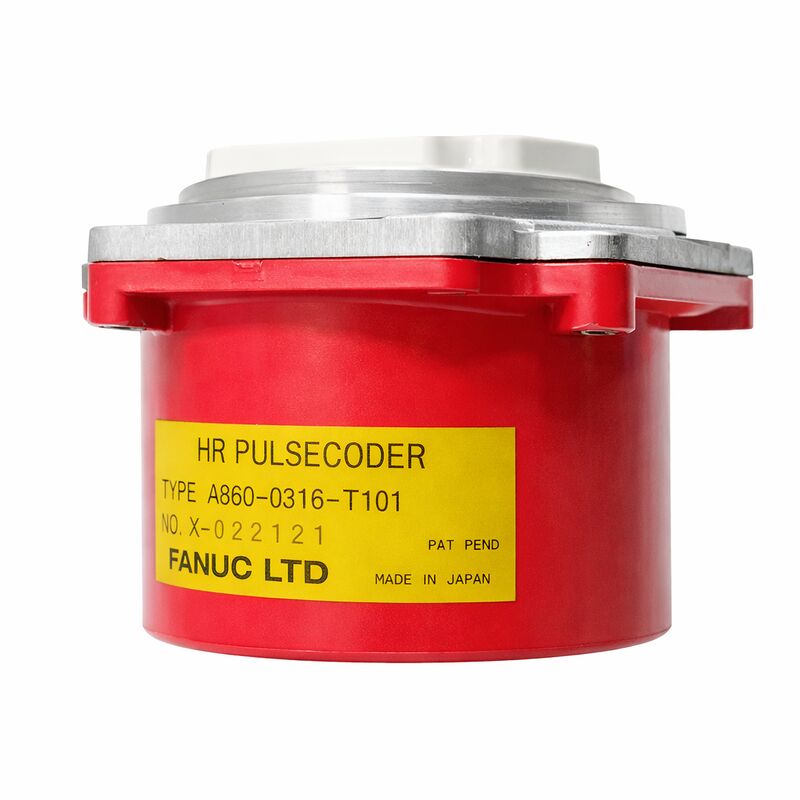

Il Fanuc A860-0316-T101 è l'encoder incrementale ad alta risoluzione (HR) montato sui servomotori AC Fanuc serie S di ultima generazione.

A 10.000 impulsi per giro, offre più di tre volte la risoluzione grezza degli encoder incrementali da 3.000P utilizzati sui motori serie S precedenti, posizionandolo come il dispositivo di feedback incrementale più capace nell'era dei motori serie S, prima che gli encoder assoluti Serial A e Serial C prendessero il sopravvento come standard per le varianti di motori successive.

La designazione HR — che appare anche sul correlato A860-0316-T201 — identificava specificamente questi encoder come un passo avanti in termini di risoluzione rispetto agli encoder incrementali di base della serie S.

Quando Fanuc ha montato motori con requisiti di maggiore velocità o maggiore precisione nella generazione tardiva della serie S, la risoluzione dell'encoder da 3.000P non era più adeguata per la qualità del loop servo alla velocità operativa nominale del motore.

L'encoder da 10.000P a 3000 giri/min genera 500.000 conteggi di bordo al secondo (utilizzando la decodifica in quadratura 4×), rispetto ai 150.000 di un encoder da 3.000P nelle stesse condizioni — il miglioramento della qualità della stima della velocità è direttamente proporzionale.

L'alloggiamento con tappo in plastica rossa è il segno distintivo dell'intera generazione di encoder serie S, collocando l'A860-0316-T101 chiaramente nella stessa famiglia degli encoder Serial A e Serial C della stessa epoca.

A differenza di tali encoder seriali assoluti, tuttavia, il T101 è di tipo incrementale — produce impulsi in quadratura A/B e un impulso di indice Z mentre l'albero motore gira, senza conservare alcuna memoria di posizione tra i cicli di alimentazione.

Ogni avvio della macchina richiede un ciclo di ritorno di riferimento per ristabilire il riferimento dell'asse.

Questo è il comportamento previsto per le macchine dotate di questo encoder ed è una parte normale della sequenza di avvio.

La fornitura dell'A860-0316-T101 segue lo schema comune a tutti gli encoder serie S tardivi: non viene venduto separatamente dai motori come articolo standard a catalogo, e la disponibilità da parte di un fornitore specializzato dipende interamente da quanti motori serie S funzionanti con encoder T101 sono passati attraverso il loro flusso di riparazione.

Mantenere l'accesso a un fornitore di scambi affidabile è la strategia di ricambi più pratica per le strutture che operano con macchine dotate di questo encoder.

Specifiche Chiave

Encoder 10.000P vs Encoder Serie S Precedenti — Risoluzione nel Contesto

La progressione attraverso gli encoder incrementali serie S di Fanuc ha seguito le specifiche del motore. I primi motori serie S utilizzavano encoder da 2000P e 2500P; i motori standard sono passati a 3000P; la generazione tardiva di motori ad alta velocità e alta precisione è passata a 10.000P con l'A860-0316-T101.

Questa specifica da 10.000P ha posizionato l'encoder HR serie S di Fanuc a un livello di risoluzione paragonabile a quello che molti altri produttori di servomotori specificavano per le loro linee di servomotori di precisione premium della stessa epoca.

L'impulso di indice Z (uno per giro) che accompagna i canali di quadratura A e B serve come segno di riferimento per il ciclo di ritorno di riferimento del CNC.

Il CNC spinge l'asse verso l'interruttore di riferimento hardware a una velocità di avanzamento impostata, rallenta quando l'interruttore viene attivato, e poi procede lentamente fino a quando il primo impulso Z viene rilevato dopo l'attivazione dell'interruttore.

La posizione dell'impulso Z rispetto all'interruttore di riferimento è fissata meccanicamente dal disco e dal montaggio dell'encoder, quindi il ritorno di riferimento atterra sempre nella stessa posizione assoluta della macchina — ripetibile entro un conteggio dell'encoder della posizione dell'impulso Z.

Vincoli di Fornitura e Gestione Pratica dei Ricambi

Il fatto che l'A860-0316-T101 non venga venduto separatamente dal motore come articolo a catalogo Fanuc è una considerazione operativa significativa.

Ciò significa che il canale di fornitura principale è lo scambio del motore: uno specialista revisiona un motore, sostituisce l'encoder, e l'encoder in surplus o di scambio risultante diventa disponibile.

Questa catena di fornitura è meno prevedibile rispetto ai pezzi standard a magazzino, e non esiste un percorso di approvvigionamento standard "nuovo in scatola" dalla rete di distribuzione autorizzata Fanuc.

Le strutture che gestiscono macchine con encoder T101 hanno due opzioni pratiche: mantenere un encoder di ricambio testato acquisito tramite canali di scambio, o identificare un fornitore di servizi motori affidabile che disponga di motori o encoder compatibili con T101 come parte del loro normale stock di riparazione e che possa rispondere rapidamente a un evento di fermo macchina.

FAQ

D1: In che modo l'encoder incrementale da 10.000P influisce sulle impostazioni dei parametri servo del CNC rispetto a un encoder da 3.000P?

I parametri servo del CNC includono impostazioni per la risoluzione dell'encoder (tipicamente espressa come impulsi per giro o come parametro di rapporto di trasmissione che mette in relazione i conteggi dell'encoder con lo spostamento della macchina).

Se un motore da 3.000P viene sostituito con un motore da 10.000P, o viceversa, i parametri servo CMR e DMR devono essere aggiornati per riflettere il conteggio degli impulsi del nuovo encoder. Parametri servo errati con l'encoder sbagliato producono instabilità del loop di velocità, overshoot o condizioni di allarme sull'asse al primo movimento comandato.

Aggiornare sempre i parametri servo per corrispondere all'encoder installato prima di eseguire la produzione.

D2: L'A860-0316-T101 può essere sostituito con un tipo di encoder assoluto?

Non direttamente. L'amplificatore e il CNC devono essere configurati per il tipo di feedback specifico: gli encoder seriali assoluti (Serial A, Serial C) richiedono un amplificatore servo digitale con l'interfaccia encoder seriale corrispondente, e il CNC deve essere in grado di elaborare i dati dell'encoder assoluto.

L'encoder incrementale HR serie S funziona con i sistemi di amplificatori servo analogici o digitali precoci compatibili con i motori serie S tardivi.

L'installazione di un encoder assoluto dove era specificato un tipo incrementale richiede sia la verifica della compatibilità fisica che modifiche alla configurazione dei parametri, e in alcuni casi, una diversa scheda di interfaccia dell'amplificatore.

Questo è un progetto di retrofit del motore piuttosto che una semplice sostituzione dell'encoder.

D3: Qual è la procedura diagnostica quando la macchina mostra errori di velocità o posizione erratici su un asse con questo encoder?

Iniziare controllando il cavo di feedback dell'encoder per danni, concentrandosi sulle aree soggette a movimento (catene portacavi, curve vicino agli ingressi dei conduit). Ispezionare entrambe le estremità del connettore per contatti puliti e completamente inseriti.

Collegare un oscilloscopio alle uscite A e B dell'encoder e ruotare lentamente l'albero motore a mano: un'onda quadra pulita con sfasamento di 90° su entrambi i canali, senza interruzioni o variazioni di ampiezza, indica un encoder e un cavo funzionanti.

Segnali erratici indicano danni al cavo, intermittenti del connettore o un disco ottico degradato all'interno dell'encoder.

Se il cavo e il connettore risultano puliti ma l'oscilloscopio mostra problemi di qualità del segnale durante la rotazione, l'encoder richiede la sostituzione.

D4: L'encoder si trova in un tappo di plastica rossa — come si rimuove il tappo e si accede all'encoder per la sostituzione?

Il tappo in plastica rossa si aggancia o si avvita sul retro del telaio del motore, racchiudendo l'assemblaggio dell'encoder e l'ingresso del cavo. La rimozione richiede tipicamente il rilascio dei fissaggi o delle clip di ritenzione del tappo (il design esatto varia in base al modello del motore) e quindi la separazione attenta dell'assemblaggio del disco encoder dall'accoppiamento dell'albero motore.

Il metodo di accoppiamento varia: alcuni utilizzano un accoppiamento Oldham che tollera lievi disallineamenti dell'albero; altri utilizzano un innesto diretto a scanalatura o a linguetta.

Consultare la documentazione di manutenzione del motore per la sequenza di smontaggio specifica, in particolare la sequenza per rimuovere l'encoder dall'accoppiamento dell'albero senza danneggiare il disco.

Forzare il tappo o il corpo dell'encoder senza seguire la corretta sequenza di rimozione rischia di rompere il disco ottico, che è un guasto irreversibile.

D5: L'A860-0316-T101 è compatibile con gli stessi amplificatori dell'A860-0346-T101 (encoder Serial A)?

No. Il T101 è un encoder incrementale; l'A860-0346-T101 è un encoder assoluto Serial A.

Questi due tipi di encoder comunicano con l'amplificatore servo attraverso interfacce fondamentalmente diverse: l'encoder incrementale utilizza linee di segnale differenziali discrete A/B/Z, mentre l'encoder Serial A utilizza un protocollo seriale proprietario ad alta velocità.

Un amplificatore servo progettato per un encoder Serial A non può accettare direttamente i segnali incrementali A/B/Z dal T101, e viceversa.

Le generazioni di motori ed encoder sono set abbinati; confermare sempre l'intero sistema — motore, encoder, amplificatore e CNC — come appartenente a generazioni compatibili prima di ordinare i pezzi di ricambio.
