A860-0346-T001 Codificatore di impulsi FANUC A8600346T001 A860-0346-T001

Fanuc A860-0346-T001 | Encoder Seriale A — Non-Alpha, Connettore D-Sub, 40.000P Assoluto, Cappuccio Rosso, Motori Servo AC Fanuc Serie S

Panoramica

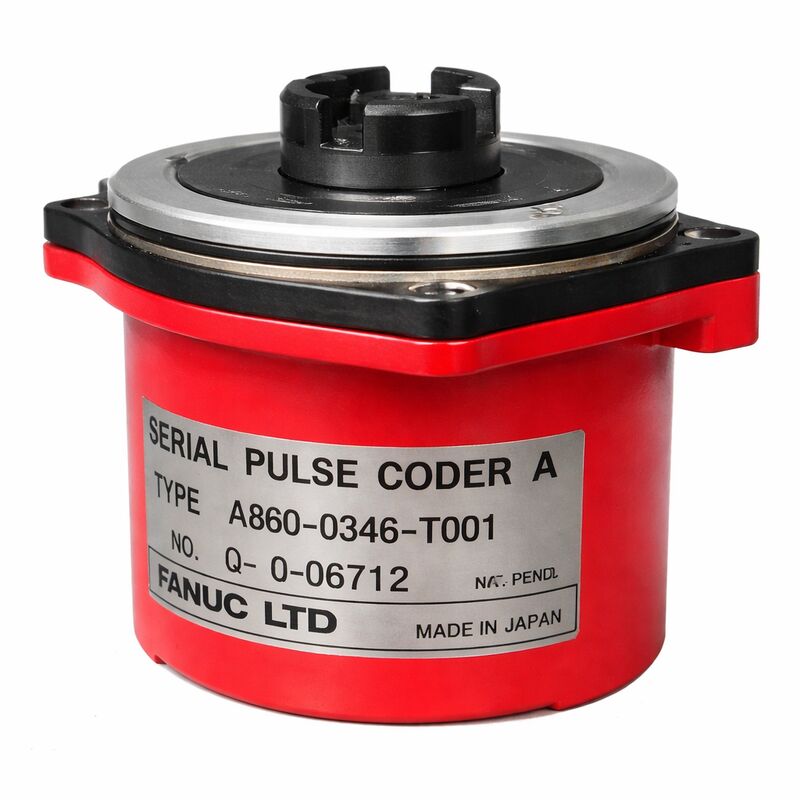

Il Fanuc A860-0346-T001 è la variante più vecchia e fondamentale della famiglia A860-0346 Serial Pulse Coder A — il suffisso T001 indica la versione base all'interno della serie.

Presenta lo stesso alloggiamento con cappuccio in plastica rossa, architettura di feedback Serial A assoluta a 40.000 ppr e fattore di forma montato sul motore che caratterizzano tutti i membri della gamma di encoder A860-0346, ma si distingue per la sua configurazione del connettore D-Sub nel punto di connessione del cavo.

Questa interfaccia D-Sub riflette lo standard del connettore delle macchine utensili e delle installazioni di cablaggio per cui questa variante è stata specificata.

La designazione "Non-Alpha" nella documentazione Fanuc per questo encoder è un contesto importante. Distingue l'intera famiglia A860-0346 dalle successive linee di encoder alpha, alpha i e beta.

Non-Alpha significa che questo encoder appartiene alla generazione pre-alpha — i motori servo AC serie S che hanno preceduto l'introduzione della gamma di motori servo alpha.

Per gli ingegneri di manutenzione che incontrano una macchina con motori serie S e questo encoder, quell'etichetta "Non-Alpha" è l'identificatore della generazione del sistema: indica quali amplificatori, controlli CNC e procedure di servizio si applicano, e quali moderni encoder serie alpha o beta sono incompatibili con questa installazione.

La designazione della serie di prodotti A860-0346 copre l'intera gamma di varianti Serial Pulse Coder A per la generazione di motori serie S.

All'interno di questa serie, il T001 è la variante fondamentale — la forma originale da cui si sono evolute altre varianti con suffisso T man mano che Fanuc adattava lo stile del connettore e i dettagli meccanici per diverse dimensioni del corpo motore e specifiche del costruttore della macchina.

Le macchine costruite con encoder T001 dalle prime serie di produzione di macchine utensili CNC dotate di motori serie S sono probabilmente le macchine in cui questo specifico numero di parte è ancora necessario oggi.

Specifiche Chiave

Posizionamento del Prodotto Non-Alpha nella Storia degli Encoder Fanuc

Le generazioni di encoder Fanuc seguono le generazioni di motori che supportano: encoder a impulsi convenzionali (incrementali, serie A860-0300) per i primi motori servo DC e AC; Serial Pulse Coder A (serie A860-0346) per i motori AC serie S; encoder serie alpha (famiglie A860-0360, A860-0370) per i motori alpha; ed encoder serie alpha i / beta i (famiglie A860-2000 e A860-2020) per la generazione attuale.

L'A860-0346-T001 si colloca nella fase Serial A di questa evoluzione — la generazione in cui Fanuc è passata da treni di impulsi grezzi alla comunicazione seriale, e da incrementale ad assoluto di posizione, pur utilizzando l'alloggiamento con cappuccio rosso che era diventato familiare dal design del motore serie S.

Le macchine dotate di encoder A860-0346-T001 sono state costruite in un periodo in cui molti dei centri di lavorazione ad alto volume di oggi venivano installati per la prima volta.

Il fatto che queste macchine rimangano in produzione decenni dopo parla della durabilità del motore sottostante e della struttura meccanica — ma significa anche che gli encoder su quei motori sono ben oltre la loro vita utile, e parti di ricambio come l'A860-0346-T001 sono essenziali per mantenere operativi questi asset produttivi.

Connettore D-Sub — Contesto dell'Interfaccia del Cavo

Il connettore D-Sub sull'A860-0346-T001 lo distingue dalle successive varianti A860-0346 che utilizzano connettori rotondi in stile MS o altri tipi. I connettori D-Sub erano comuni nell'elettronica industriale e nel cablaggio delle macchine CNC dell'epoca, fornendo uno standard di connettore affidabile e ampiamente disponibile con una buona protezione dei contatti quando correttamente accoppiato.

Il cavo esistente in una macchina costruita con encoder T001 terminerà in un connettore D-Sub corrispondente all'estremità dell'encoder — un encoder T001 di ricambio diretto si accoppierà senza modifiche al cavo, mentre l'utilizzo di una diversa variante con suffisso T con un tipo di connettore diverso richiederebbe un adattamento del cavo.

Quando si acquistano encoder T001 di ricambio, confermare che il connettore D-Sub sia presente e integro sull'unità di scambio.

Danni al connettore — pin piegati, clip dell'alloggiamento rotte o contaminazione nelle cavità dei contatti — sono un risultato comune di manipolazione impropria sul mercato secondario e dovrebbero essere ispezionati prima dell'installazione.

FAQ

D1: Cosa distingue l'A860-0346-T001 dal T041 e dal T101 all'interno della stessa famiglia?

Tutti e tre sono encoder assoluti Serial Pulse Coder A da 40.000 ppr con lo stesso cappuccio rosso e protocollo di comunicazione Serial A.

Il T001 è la variante base con connettore D-Sub; le varianti T041 e T101 utilizzano tipi di connettori diversi e hanno intervalli di compatibilità specifici per modelli di motore.

Il T101 è confermato specificamente per i motori modello da 0S a 30S; il T001 è la variante originale che si adattava alle prime versioni di motori serie S.

Queste differenze meccaniche e di connettore significano che le tre varianti non sono direttamente intercambiabili senza prima confermare che il connettore e le dimensioni di montaggio del ricambio corrispondano all'installazione originale.

D2: Il prodotto è descritto come "Non-Alpha" — questo influisce sulla compatibilità con quale CNC?

Sì. "Non-Alpha" indica che questo encoder appartiene alla generazione di motori serie S, e i CNC che comunicano con esso sono quelli dotati della scheda di interfaccia Serial Pulse Coder A: in particolare i sistemi di controllo servo digitale Fanuc per la serie Zero (0-C, 0-D) e i controlli Modello A 16/18/21.

I motori serie Alpha utilizzano encoder alpha che comunicano su un diverso protocollo seriale; i motori alpha i utilizzano un protocollo seriale ulteriormente evoluto.

Collegare un encoder Non-Alpha Serial A a un amplificatore progettato per feedback serie alpha produce un errore di incompatibilità — l'amplificatore non può decodificare il protocollo Serial A. Il motore, l'amplificatore, l'encoder e il CNC devono appartenere a generazioni compatibili.

D3: La posizione assoluta può essere mantenuta indefinitamente o si degrada nel tempo?

La posizione assoluta viene mantenuta finché la batteria di backup nell'amplificatore servo o nell'unità batteria rimane al di sopra della sua soglia di scarica.

La chimica della batteria (tipicamente celle primarie al litio) ha una durata di servizio finita — tipicamente da tre a cinque anni a seconda dei modelli di utilizzo, con il funzionamento continuo della macchina che consuma la batteria più lentamente rispetto ai cicli di accensione frequenti. Quando la tensione della batteria scende alla soglia di avviso, il CNC genera un allarme BAT.

La batteria dovrebbe essere sostituita prima che la macchina venga spenta per manutenzione prolungata, poiché la sostituzione della batteria mentre la macchina rimane accesa evita la perdita di dati. Una volta persi i dati di posizione a causa della completa scarica della batteria, una procedura di ritorno di riferimento ristabilisce il datum.

D4: È possibile testare l'encoder A860-0346-T001 senza rimuoverlo dal motore?

Test diagnostici di base sono possibili in situ. Sul CNC, monitorare lo stato del feedback servo durante un movimento lento dell'asse (utilizzando la schermata diagnostica o i dati diagnostici servo) può rivelare la qualità della comunicazione — dati seriali puliti senza richieste di ritrasmissione indicano un encoder sano.

Controllare il connettore dell'encoder all'estremità del motore per un corretto posizionamento e contatti puliti è un primo passo non invasivo.

Tuttavia, per una valutazione definitiva dell'encoder, in particolare quando si sospetta contaminazione, usura del disco o deterioramento dei cuscinetti, il motore deve essere rimosso e l'encoder testato su un banco di prova seriale A dedicato con verifica oscilloscopica dell'uscita seriale sotto rotazione — un test corretto in officina che non può essere replicato in situ.

D5: Quali sono le opzioni di servizio disponibili per una situazione di macchina ferma che coinvolge questo encoder?

Lo scambio è la via di recupero più rapida: un A860-0346-T001 scambiato, testato e garantito (o un'alternativa compatibile confermata) può essere spedito e installato in poche ore nelle regioni in cui è disponibile lo stock.

Inviare il motore completo con l'encoder difettoso a un fornitore di servizi specializzato — questo consente di eseguire la sostituzione dell'encoder, l'ispezione dei cuscinetti, il test di resistenza degli avvolgimenti e il controllo dell'isolamento come una revisione completa del motore piuttosto che un semplice scambio di encoder, che è la pratica migliore per un motore di questa età.

Dove lo stock di scambio non è disponibile, l'approvvigionamento dell'A860-0346-T001 da canali di surplus è l'alternativa — le unità di surplus dovrebbero essere testate elettricamente su un banco seriale A prima dell'installazione, poiché l'ispezione fisica da sola non è sufficiente a confermare la funzionalità dell'encoder.
