Servo Motor Encoder
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A860-0346-T041 |

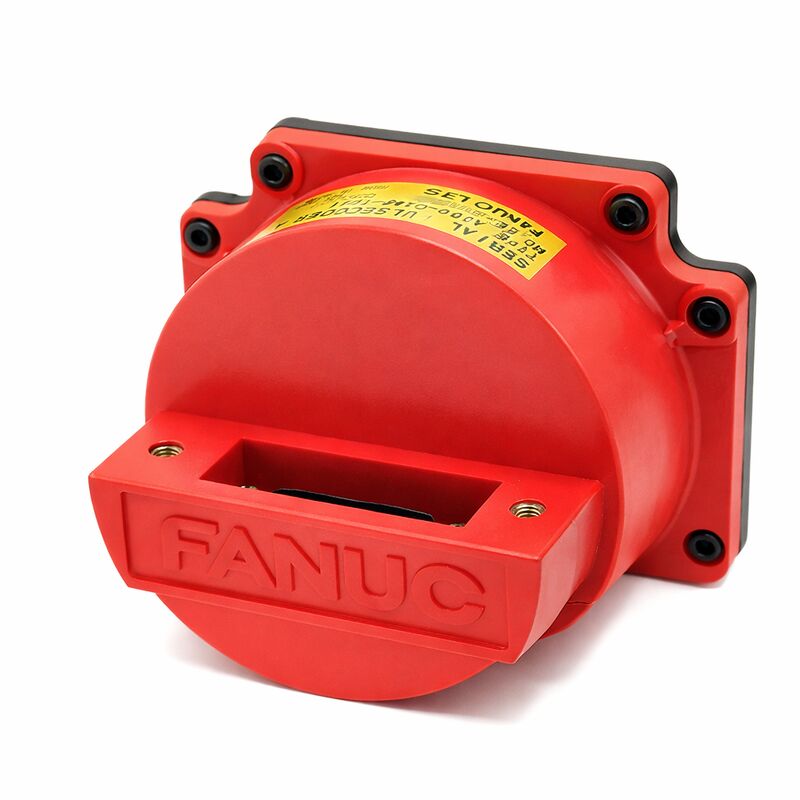

Il Fanuc A860-0346-T041 è una variante dell'Encoder Seriale A della famiglia A860-0346, che condivide l'alloggiamento con tappo in plastica rossa e l'architettura di feedback seriale assoluto a 40.000 ppr comune a tutti gli encoder di questa generazione di motori Serie S.
Il suffisso T041 lo colloca all'interno della gamma di encoder A860-0346, distinguendo la sua specifica configurazione del connettore e l'interfaccia meccanica da altre varianti della stessa serie — una distinzione che è importante quando si abbina fisicamente l'encoder al motore che serve, poiché i diversi membri con suffisso T hanno diversi conteggi di pin del connettore e dettagli di adattamento meccanico.
L'A860-0346-T041 porta le caratteristiche distintive dell'intera generazione di Encoder Seriale A: la capacità di posizione assoluta che elimina il ritorno di riferimento all'accensione, il collegamento di comunicazione seriale ad alta velocità all'amplificatore e l'alloggiamento in plastica rossa che racchiude l'assemblaggio del disco ottico e l'elettronica contro l'ambiente della macchina. Sulle macchine in cui questa variante di encoder è stata originariamente installata, appare accanto ai servomotori AC Fanuc Serie S — la gamma di motori che ha definito la transizione di Fanuc dalla tecnologia servo DC a quella servo AC negli anni '80.
Ciò che distingue l'A860-0346-T041 all'interno della famiglia è principalmente la variante del connettore e meccanica che rappresenta.
Nell'intera gamma A860-0346, Fanuc ha prodotto molteplici varianti con suffisso T per adattarsi a diverse configurazioni del corpo motore, requisiti di instradamento dei cavi e standard di connettore che variavano in base alle dimensioni del motore, all'orientamento di montaggio e alle preferenze del costruttore della macchina.
Il T041 è una di queste varianti, che serve specifiche configurazioni di motore all'interno della gamma Serie S dove le varianti T101 o T141 non si adattano fisicamente.
| Parametro | Valore |
|---|---|
| Risoluzione | 40.000 ppr (Seriale A assoluto) |
| Alloggiamento | Tappo in plastica rossa |
| Serie Motore | Servomotore AC Fanuc Serie S |
| Compatibilità CNC | Zero-C/D, 16A, 18A, 21A (servo digitale) |
| Tipo di Feedback | Seriale assoluto |
| Protocollo di Interfaccia | Encoder Seriale A |
| Riparabilità | Solo scambio/sostituzione |
Il tappo rosso dell'encoder è uno degli identificatori più riconoscibili nella storia dei motori Fanuc. Quando un motore è dotato di un encoder della serie A860-0346, l'intero motore si presenta come un "motore con tappo rosso" — un nome colloquiale che persiste nell'industria dei servizi CNC.
Questa identificazione è pratica: il tappo rosso indica immediatamente a un tecnico di assistenza quale generazione di encoder e motore sta trattando, prima ancora che vengano controllati i numeri di parte.
Segnala Encoder Seriale A, motore Serie S, compatibilità servo digitale CNC e posizione assoluta con backup della batteria — tutti fatti chiave per diagnosticare e riparare la macchina.
Il tappo rosso dell'A860-0346-T041 funge anche da sigillo ambientale.
Il disco dell'encoder e l'elettronica sono alloggiati all'interno del tappo, che si aggancia o si avvita sul retro del telaio del motore per proteggere l'encoder dagli schizzi di refrigerante, dai trucioli e dalle interferenze elettromagnetiche generate dagli avvolgimenti del motore stesso.
Sebbene non sia classificato secondo lo standard IP67 degli encoder alpha i successivi, il tappo rosso fornisce una protezione significativa in un tipico ambiente di macchine utensili quando il sigillo e i fissaggi di ritenzione sono intatti.
La risoluzione assoluta di 40.000 ppr dell'A860-0346-T041, sebbene modesta rispetto ai moderni encoder alpha i con milioni di conteggi per rivoluzione, era appropriata per l'accuratezza di lavorazione richiesta dalle applicazioni dei motori Serie S.
A 40.000 conteggi per rivoluzione e con una tipica vite a ricircolo di sfere da 10 mm di passo, la risoluzione di posizione grezza è di 0,25 µm per conteggio — più che sufficiente per le tolleranze normalmente mantenute dalle macchine utensili CNC dotate di questa generazione di motori.
La natura assoluta dell'Encoder Seriale A significa che il CNC non ha bisogno di ristabilire la posizione zero dell'asse ad ogni avvio.
Per gli ambienti di produzione in cui la macchina esegue turni continui con cicli di spegnimento minimi, ciò elimina il passaggio di ritorno di riferimento richiesto dalle macchine con encoder incrementali.
La posizione viene mantenuta finché la batteria di backup rimane carica — rendendo il monitoraggio della batteria una responsabilità di manutenzione di primo livello per tutte le macchine di questa generazione di encoder.
D1: In che modo l'A860-0346-T041 differisce dai modelli T101 e T141 della stessa famiglia?
Tutti e tre sono encoder assoluti Encoder Seriale A da 40.000 ppr con lo stesso alloggiamento con tappo rosso e la stessa compatibilità CNC.
Le differenze riguardano il tipo di connettore, il numero di pin e l'interfaccia di montaggio del motore.
Il T041 ha una specifica disposizione del connettore adatta alle configurazioni del motore su cui è stato installato; il T101 è confermato per i modelli da 0S a 30S; il T141 è indicato per una variante di connettore a 19 pin. La sostituzione tra varianti con suffisso T non è semplice — le dimensioni della flangia di montaggio e il connettore sul cavo lato motore devono corrispondere esattamente.
Confermare sempre il modello del motore e il suffisso T dell'encoder originale dalla documentazione del motore o dalla targhetta prima di ordinare una sostituzione.
D2: Le descrizioni su eBay e nel mercato dell'usato etichettano il T041 come "ABS" (assoluto) — il Seriale A è sempre assoluto?
Sì. Tutte le varianti dell'Encoder Seriale A A860-0346 sono encoder di tipo assoluto.
L'etichetta "ABS" negli elenchi dell'usato lo conferma, distinguendo il Seriale A dai codificatori di impulsi puramente incrementali (come la serie A860-0300) che venivano utilizzati sui motori Fanuc precedenti.
Assoluto significa che l'encoder riporta un riferimento di posizione completo all'accensione, mantenuto dal backup della batteria, senza richiedere un ciclo di ritorno di riferimento meccanico.
Questa è una caratteristica fondamentale del design Seriale A e si applica a T001, T041, T101, T141 e a tutte le altre varianti con suffisso T nella gamma A860-0346.
D3: Quali serie di controller CNC sono confermate come compatibili con questo encoder?
CNC Fanuc con servo digitale e interfaccia Encoder Seriale A: Serie Zero-C e Zero-D (la generazione chiave in cui i motori Serie S erano prevalenti), e controlli Serie 16, 18 e 21 Modello A.
Le Serie 0-C e 0-D rappresentano la maggior parte delle installazioni in cui si trova questo encoder — questi controlli e i motori Serie S erano la specifica dominante del sistema Fanuc dalla fine degli anni '80 a gran parte degli anni '90.
Anche la Serie 15A è compatibile. I vecchi CNC non servo digitali e i controlli Serie 0i successivi (che utilizzano encoder serie alpha o beta) non sono compatibili con questo tipo di encoder.
D4: L'A860-0346-T041 è riparabile e, in caso contrario, perché?
L'Encoder Seriale A è un'unità sigillata e monolitica — il disco ottico, il cuscinetto, la scheda di elaborazione del segnale, il connettore e l'alloggiamento con tappo rosso formano un'unità integrata che non è stata progettata per lo smontaggio sul campo.
La precisione meccanica dell'encoder dipende dall'allineamento controllato in fabbrica del disco ottico con l'assemblaggio del cuscinetto; questo allineamento non può essere riprodotto in modo affidabile in un ambiente di officina di assistenza.
Per questo motivo, Fanuc non fornisce parti di ricambio per la serie A860-0346, e i fornitori di servizi affidabili offrono servizi di test e scambio piuttosto che riparazioni a livello di componente. Lo scambio con un'unità testata e garantita è la via di servizio pratica.
D5: Qual è il processo diagnostico quando la macchina mostra un allarme di comunicazione dell'Encoder Seriale A?
Innanzitutto, controllare il cavo di feedback dell'encoder per danni fisici — un pin piegato sul connettore dell'encoder o all'estremità dell'amplificatore è la causa principale più comune dei guasti di comunicazione seriale ed è spesso trascurata. Ispezionare e pulire entrambi i connettori.
Successivamente, controllare la tensione della batteria della macchina — una batteria scarica non causa direttamente allarmi di comunicazione, ma indica una carenza di manutenzione che può essere accompagnata da altre condizioni di guasto. Sostituire il cavo dell'encoder con un cavo funzionante da un altro asse, se disponibile.
Se l'allarme persiste dopo l'ispezione del cavo e dei connettori, rimuovere il motore e ispezionare i fissaggi di ritenzione del tappo rosso e la guarnizione — l'ingresso di refrigerante attorno a una guarnizione degradata contamina il disco dell'encoder e produce lo stesso schema di guasto di comunicazione. Se non viene trovata alcuna causa fisica, l'encoder richiede la sostituzione.
