A860-0346-T101 Codificatore di impulsi FANUC A8600346T101 A860-0346-T101

Fanuc A860-0346-T101. Codificatore d'impulso seriale A 40,000P, Fanuc AC Modello 0S / 5S / 10S / 20S / 30S Servomotori, Alt.

Visualizzazione

IlFanuc A860-0346-T101è il codificatore di impulso servomotore A per i servomotori CA della serie S di Fanuc, dalla gamma 0S alla gamma 30S, ed è uno dei codificatori più riconoscibili di questa era della tecnologia servomotore CA di Fanuc.

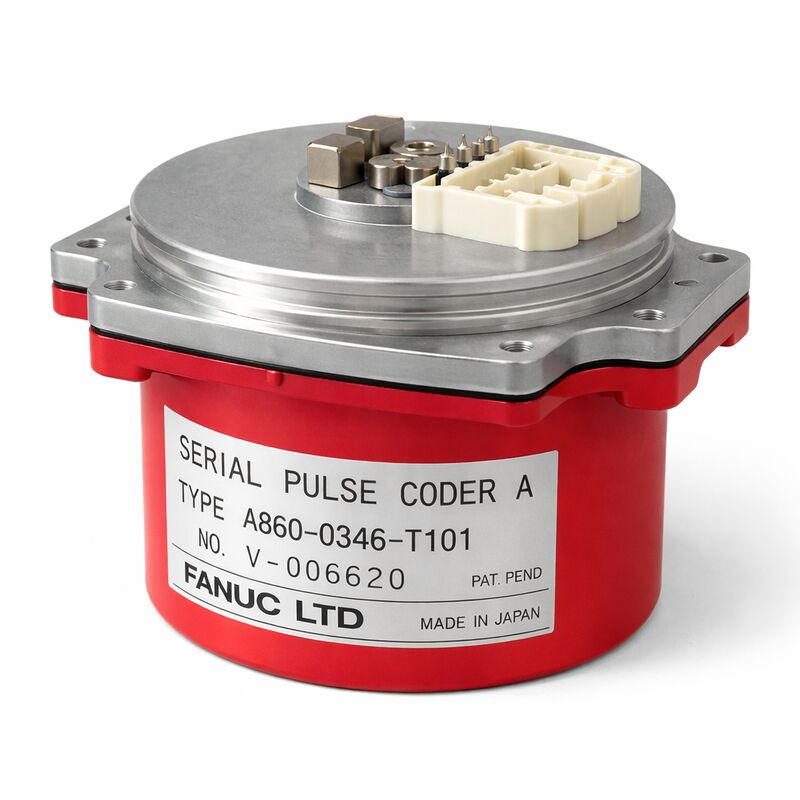

L'alloggiamento di plastica rossa che dà a tutta la generazione di motori della serie S la sua identità di "cappuccio rosso" è la caratteristica più visibile dell'A860-0346.

Sotto quel cappuccio rosso si trova il meccanismo di codifica di impulsi seriali A, un 40,000 ppr dispositivo di feedback seriale assoluto che rappresenta la transizione di Fanuc dai codificatori di impulsi incrementali convenzionali all'architettura di comunicazione seriale più capace.

Il Codificatore di impulsi seriali A di Fanuc è stato un passo di progettazione significativo quando è stato introdotto.

Dove i codificatori d'impulso convenzionali dell'epoca mandavano segnali di quadratura discreti A, B e Z-fase al CNC,il Codificatore di impulsi seriali A codificava i dati di posizione in un flusso seriale ad alta velocità, un principio descritto nella documentazione di Fanuc come funzionante su una base totalmente diversa da quella dei codificatori di impulsi convenzionali.

Questo protocollo seriale contiene dati di posizione assoluta, eliminando la necessità di un ciclo di ritorno di riferimento al momento dell'accensione della macchina.

L'asse mantiene la sua posizione assoluta di riferimento attraverso il backup della batteria nell'amplificatore, e la macchina può riprendere il lavoro alle coordinate corrette immediatamente dopo l'accensione.

La risoluzione nominale di 40.000 ppr, se combinata con la funzione di ingranaggio di alimentazione flessibile di Fanuc sul servo CNC digitale, può fornire unità di rilevamento di 1 μm, 0,1 μm o 0.01μm a seconda di come sono configurati i parametri del passo della vite a sfera e dell'ingranaggio di alimentazione della macchina dando al motore della serie S e a questo codificatore la granularità di rilevamento fine necessaria per il lavoro CNC di precisione.

Il numero di parte alternativa A290-0561-V572 è un riferimento incrociato di Fanuc,che rappresenta l'imballaggio successore per la stessa funzione di codifica quando il T101 non è più disponibile attraverso canali standard.

L'A860-0346-T101 è compatibile solo con i sistemi servo NC digitali dotati di un'interfaccia Serial Pulse Coder A. I CNC che hanno gestito questi motori includono Zero-C, Zero-D, 16 (Modello A), 18 (Modello A),e 21 (modello A)Le vecchie CNC analogico-servo senza questa interfaccia digitale non possono utilizzare questo tipo di codificatore.

Specificità principali

Codificatore di impulsi seriali A vs Codificatori di impulsi convenzionali

I codificatori di impulsi convenzionali utilizzati sui servomotori Fanuc precedenti inviavano treni di impulsi di quadratura grezza su fili discreti.

L'integrità del segnale di questi treni di impulsi si degradava con la lunghezza del cavo, il rumore e l'usura dei connettori e il CNC doveva contare ogni impulso dalla posizione di riferimento per sapere dove si trovava l'asse.

Il Codificatore di impulsi seriale A lo ha cambiato convertendo i dati di posizione in un formato seriale resistente al rumore prima della trasmissione.

Il CNC legge la posizione da una parola dati piuttosto che da un numero di impulsi,rendendo il sistema intrinsecamente più affidabile su lunghe corse di cavi e meno suscettibile alle interferenze elettriche provenienti dall'ambiente della macchina.

La designazione "A" distingue questo protocollo seriale dal successivo Serial Pulse Coder C (e dai successivi codificatori della serie alfa e beta), che utilizzano protocolli aggiornati e risoluzioni più elevate.

The Serial A protocol is specific to the S-series motor era and the compatible CNC generation — it is not electrically or logically interchangeable with later encoder types despite the shared "serial" description.

La famiglia A860-0346 Varianti con suffisso T

La serie A860-0346 comprende più varianti del suffisso T (T001, T011, T041, T101, T111, T141, ecc.) che differiscono per tipo di connettore, dettagli di montaggio meccanico,e revisioni hardware minori condividendo gli stessi 40Principio di funzionamento della serie A.

La variante T101 è specificamente confermata per la gamma di motori da 0S a 30S.

Quando si acquistano sostituti, the T-suffix must correspond to the specific motor model — cross-substituting T-suffix variants without confirming motor and connector compatibility can result in a physically non-fitting or electrically mismatched encoder.

Domande frequenti

D1: Cosa indica il numero di componente alternativo A290-0561-V572?

L'A290-0561-V572 è l'equivalente del catalogo corrente di Fanuc per le macchine in cui l'A860-0346-T101 non è più disponibile come prodotto standard.

Fanuc riconfeziona periodicamente o rinumera le varianti di codificatori in base all'evoluzione delle loro catene di approvvigionamento;il prefisso A290-0561 indica una diversa configurazione fisica che serve allo stesso scopo funzionale di sostituzione per la stessa gamma di motori.

Prima di ordinare l'A290-0561-V572, confermare che le dimensioni meccaniche e dei connettori corrispondono all'installazione A860-0346-T101 sul motore specifico,poiché le differenze nella flangia di montaggio o nel connettore del cavo all'estremità del motore potrebbero richiedere un piccolo adattamento.

D2: Come fa l'encoder assoluto Serial A a mantenere la posizione quando la macchina è spenta?

Il conteggio delle posizioni assolute è memorizzato nella memoria RAM alimentata da batteria all'interno del servoamplificatore, non nell'encoder stesso.

Il codificatore fornisce il riferimento della posizione angolare ad ogni ciclo di accensione; l'amplificatore lo combina con il conteggio di giri memorizzato per ricostruire la posizione completa dell'asse.

La batteria che mantiene questo conteggio memorizzato si trova nell'amplificatore o in un'unità di riserva dedicata della batteria.

Se la batteria viene scaricata a zero, il conteggio dei giri è perso e deve essere eseguito un ciclo di ritorno di riferimento per ristabilire il punto di riferimento dell'asse.La manutenzione di routine della batteria secondo il programma corretto è l' azione preventiva più efficace per evitare perdite di dati di posizione non pianificate.

D3: L'A860-0346-T101 può essere utilizzato con CNC servo analogici o sistemi Fanuc più vecchi senza l'interfaccia Serial A?

No. Il Codificatore di impulsi seriali A comunica esclusivamente tramite un protocollo seriale ad alta velocità che richiede un'interfaccia ricevitore dedicata al Codificatore di impulsi seriali A nel CNC.Fanuc CNC con servo analogo (servo pre-digitale) e i primi servo digitali senza questa specifica interfaccia seriale non possono decodificare l'uscita dell'encoder.

La compatibilità della serie CNC è limitata ai servosistemi digitali: Serie Zero-C, Zero-D e la generazione 16/18/21 Modello A.Il tentativo di collegare questo codificatore a un sistema incompatibile produce un errore di comunicazione piuttosto che un funzionamento funzionale.

D4: Perché le scorte sono descritte come limitate e quale è l'approccio di approvvigionamento raccomandato?

L'A860-0346-T101 serve i servomotori Fanuc serie S di generazione ′′ di corrente alternata che sono stati prodotti e installati durante gli anni '80 e '90 e hanno ora diversi decenni di vita utile.

La nuova produzione di Fanuc per questa generazione di codificatori è cessata.

Le scorte disponibili provengono dalle riparazioni dei motori, dal disarmo delle macchine e dalle scorte gestite presso le borse di servizio.

Poiché la domanda proviene principalmente dalle riparazioni dei motori piuttosto che dalle nuove installazioni, l'offerta è irregolare.

L'approccio raccomandato per gli impianti che dipendono da motori della serie S è quello di assicurare lo stock di codificatori di riserva quando diventa disponibile, piuttosto che attendere un evento di arresto della macchina.

D5: Quali sono i tipici sintomi di guasto di un A860-0346-T101 in servizio in stato di deterioramento?

La degradazione precoce del cuscinetto produce rumore meccanico nell'encoder che può essere udibile quando si ruota lentamente l'albero del motore a mano.

Optical disc contamination (from coolant mist or oil vapor ingress through the red cap seal) causes erratic serial communication faults — the CNC generates serial encoder communication alarms (typically SV360-series on compatible CNCs) intermittently, spesso dipendente dalla temperatura in quanto l'espansione termica influenza la tenuta.

Un guasto completo dell'encoder produce un allarme permanente di errore di comunicazione al momento dell'accensione; in tutti i casi l'encoder stesso non può essere riparato sul campo;il motore deve essere rimosso e l'encoder sostituito con un'unità di scambio sottoposta a prova prima di riportare il motore in servizio.
