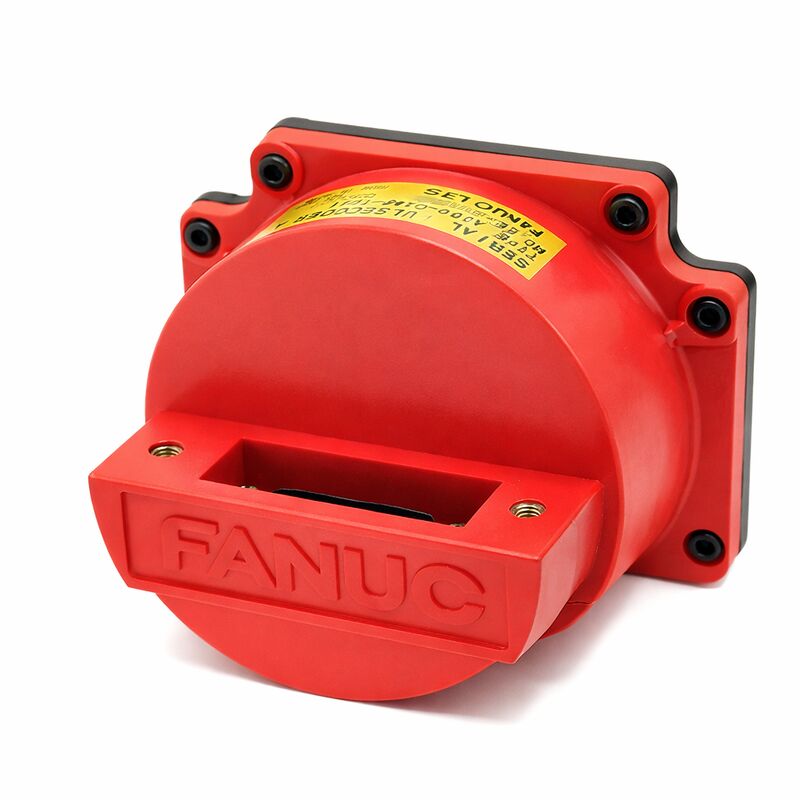

A860-0346-T141 Codificatore di impulsi FANUC A8600346T141 A860-0346-T141

Fanuc A860-0346-T141 | Encoder Pulse Seriale A — 40.000P Assoluto, Connettore a 19 pin, Cappuccio Rosso, Motori Servo Fanuc AC 0S / 5S / 10S / 20S / 30S

Panoramica

Il Fanuc A860-0346-T141 è l'Encoder Pulse Seriale A a 19 pin — la variante con connettore circolare MS all'interno della famiglia di encoder A860-0346 per i servomotori AC serie S di Fanuc.

Esso trasporta la stessa architettura di feedback Seriale A assoluto a 40.000 ppr degli altri membri della famiglia A860-0346, come il T101, e si adatta alla stessa gamma di motori (da 0S a 30S), ma la sua caratteristica distintiva è il connettore circolare MS a 19 pin che lo distingue all'interfaccia del cavo dal T101 (che utilizza una configurazione di connettore diversa) e dal T001 (che utilizza un D-Sub).

Il numero di pin del connettore a 19 pin sul T141 è notevole. Discussioni precedenti nella comunità di assistenza CNC hanno notato che le varianti A860-0346 con connettori MS a 19 pin indicavano tipi di encoder assoluti (anziché incrementali) — un utile euristica di identificazione per gli ingegneri sul campo che incontrano installazioni di encoder sconosciute su motori con cappuccio rosso.

Il numero di 19 pin accoglie le linee di segnale aggiuntive richieste per il protocollo di comunicazione seriale assoluto, oltre a quanto sarebbe necessario per un encoder a quadratura incrementale più semplice.

Questo encoder è confermato essere correlato al T101 — entrambi utilizzano il protocollo assoluto Seriale A, la stessa gamma di compatibilità motori e lo stesso numero di parte alternativo A290-0561-V572.

La relazione tra T101 e T141 all'interno della stessa famiglia risiede principalmente nel tipo di connettore e in eventuali lievi differenze di montaggio meccanico che hanno portato Fanuc e i costruttori di macchine a specificare una variante rispetto all'altra per particolari configurazioni di motore o installazioni di macchine.

Entrambi gli encoder si interfacciano con gli stessi amplificatori serie C e CNC servo digitali.

Il T141 è stato fornito con cavo e spina inclusi in alcuni canali di mercato, rendendolo un gruppo completo pronto per l'installazione piuttosto che un corpo encoder nudo — un vantaggio pratico di assistenza quando anche il cavo originale è danneggiato e richiede la sostituzione insieme all'encoder.

Specifiche Chiave

Il Connettore a 19 Pin — Uno Strumento di Identificazione sul Campo

Per gli ingegneri di assistenza che mantengono macchine utensili controllate da Fanuc più vecchie, il numero di pin del connettore sugli encoder con cappuccio rosso della serie A860-0346 serve come utile identificatore sul campo. Gli specialisti CNC hanno notato che i connettori MS a 19 pin di questa famiglia di encoder indicano tipi di feedback assoluti, mentre i connettori a 17 pin indicano tipi incrementali.

Questa euristica è utile quando la documentazione è mancante o illeggibile — contare i pin sul connettore dell'encoder può confermare rapidamente se l'installazione richiede un ritorno di riferimento all'accensione (incrementale) o mantiene la posizione assoluta (assoluto/seriale A).

Il connettore circolare a 19 pin del T141 rende questa identificazione inequivocabile sulle macchine in cui è installato.

Qualsiasi encoder sostitutivo per un'installazione T141 deve anche avere un connettore circolare a 19 pin per accoppiarsi con il cavo esistente lato motore; l'installazione di una variante di connettore diversa richiede lavori sul cavo prima che l'encoder possa essere installato.

Compatibilità Amplificatore Serie C

L'A860-0346-T141 funziona con la generazione di amplificatori servo serie C di Fanuc — gli amplificatori che erano correnti durante l'era dei motori serie S.

Gli amplificatori serie C richiedono una scheda di interfaccia Encoder Pulse Seriale A per comunicare con questo encoder.

Quando si sostituiscono o si mantengono amplificatori su macchine con encoder T141, l'amplificatore sostitutivo deve mantenere questa capacità Seriale A.

Le generazioni di amplificatori successive (moduli servo serie Alpha, serie FSSB A06B-6096) utilizzano protocolli encoder completamente diversi e non possono comunicare con il tipo di encoder Seriale A.

FAQ

D1: In cosa differisce il T141 dal T101 all'interno della famiglia A860-0346?

Sia il T141 che il T101 sono encoder assoluti Seriale A a 40.000 ppr per la stessa gamma di motori da 0S a 30S, entrambi condividono il numero di parte alternativo A290-0561-V572 e si adattano ad amplificatori serie C e alla stessa generazione CNC.

La differenza principale è il connettore: il T141 utilizza un connettore circolare MS (Cannon) a 19 pin, mentre il T101 utilizza una configurazione di connettore diversa.

Questa differenza meccanica determina quale gruppo cavo si accoppia all'estremità del motore.

In uno scenario di sostituzione, il T141 può sostituire direttamente solo un'altra installazione T141; l'installazione di un T101 in un'installazione T141 (o viceversa) richiede l'adattamento del cavo alla connessione lato motore.

D2: La risoluzione di 40.000 ppr del Seriale A è limitante per la lavorazione di precisione?

In pratica, la risoluzione di 40.000 ppr dell'encoder Seriale A — combinata con la funzione di ingranaggio di avanzamento flessibile di Fanuc sul CNC servo digitale — supporta unità di rilevamento fino a 1 µm o meglio a seconda del passo della vite a ricircolo di sfere della macchina e dei parametri dell'ingranaggio di avanzamento.

Per le applicazioni tipiche dei motori serie S negli anni '80 e '90, questo era del tutto adeguato per le tolleranze di lavorazione per cui quelle macchine erano progettate.

La risoluzione non è una limitazione di precisione per la generazione di motori per cui è stata progettata; l'accuratezza meccanica della macchina (guide, qualità della vite a ricircolo di sfere, comportamento termico) è il fattore limitante pratico molto prima che la risoluzione dell'encoder diventi rilevante.

D3: Il T141 viene talvolta descritto come spedito con cavo e spina — cosa significa questo per l'ordinazione?

Alcuni fornitori forniscono l'A860-0346-T141 come un gruppo completo che include il corpo encoder e un cavo pre-terminato con il connettore circolare a 19 pin montato — un'unità pronta per l'installazione.

Questo è particolarmente utile quando anche il cavo encoder originale è danneggiato (dallo stesso evento di guasto che ha causato il guasto dell'encoder, o dall'usura al connettore).

Confermare se lo stock del fornitore include il gruppo cavo o solo l'encoder nudo è utile prima di ordinare, poiché un encoder nudo potrebbe richiedere l'acquisto separato di un cavo se anche il cavo esistente non è riparabile.

D4: Quali codici di allarme CNC indicano un guasto dell'encoder Seriale A su una macchina con questo encoder?

Sui CNC Fanuc compatibili (Zero-C/D, 16A, 18A, 21A), i guasti dell'Encoder Pulse Seriale A generano tipicamente allarmi nella gamma SV360: SV-360 indica un guasto di comunicazione dell'Encoder Pulse Seriale A su un asse specifico.

Gli allarmi SV-361 e SV-362 indicano condizioni di guasto correlate.

Questi allarmi possono essere intermittenti nelle fasi iniziali di guasto — apparendo all'avvio a freddo o dopo eventi di vibrazione prima di diventare permanenti.

Un allarme SV-360 persistente su un asse, combinato con il normale funzionamento sugli altri assi, suggerisce fortemente un guasto dell'encoder o del cavo sull'asse che genera l'allarme. Iniziare la diagnosi dal connettore piuttosto che dal corpo encoder.

D5: L'A860-0346-T141 può essere riparato anziché sostituito?

Il consenso tra gli specialisti di assistenza CNC Fanuc è che gli encoder Seriale A della famiglia A860-0346 non sono praticamente riparabili.

Il disco ottico, l'assemblaggio dei cuscinetti, l'elettronica di elaborazione del segnale e l'alloggiamento sono integrati senza disposizioni di accesso per la riparazione a livello di componente.

Servizi di terze parti occasionalmente pubblicizzano la capacità di riparazione per questi encoder, ma i risultati sono incoerenti — un encoder riparato che si guasta nuovamente sulla macchina causa un secondo evento di fermo macchina e costi imprevisti aggiuntivi.

Il percorso di assistenza preferito è lo scambio con un'unità sostitutiva testata e garantita.

Dove un T141 difettoso viene presentato a un fornitore di servizi, il test per confermare il guasto e la fornitura di un'unità di scambio da uno stock separato e testato è l'offerta standard, non la riparazione a livello di componente dell'unità originale.
