| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A860-0356-T001 |

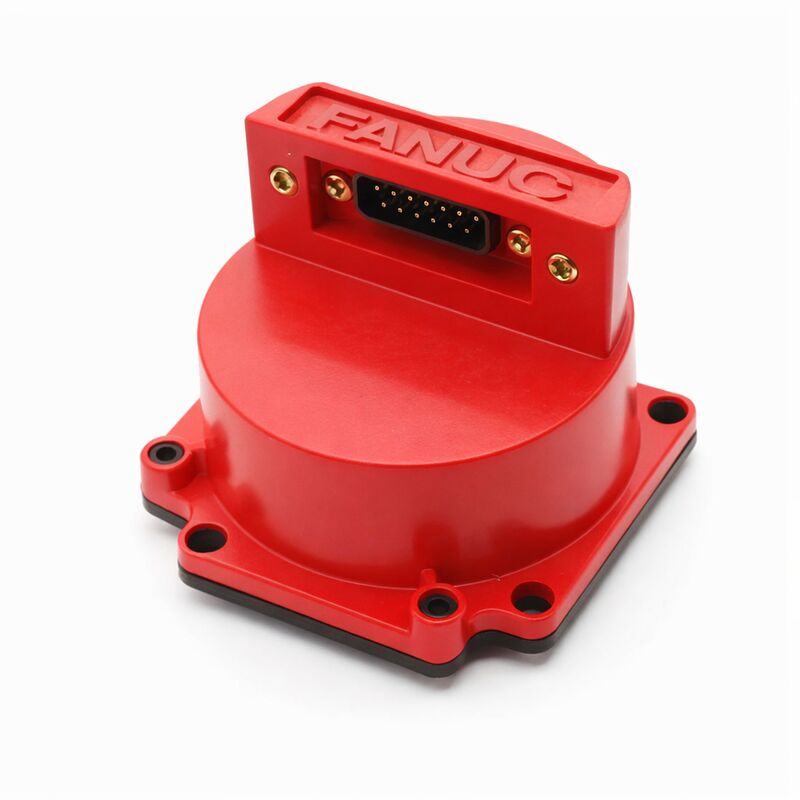

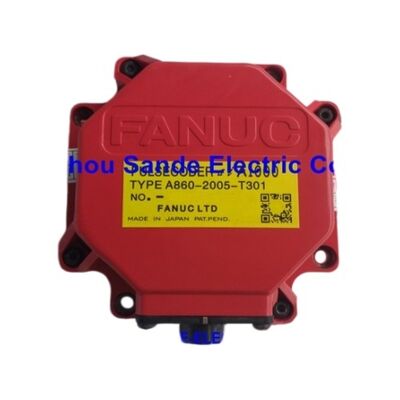

Il Fanuc A860-0356-T001 è un codificatore assoluto compatto Serial Pulse Coder C integrato in un cappuccio rosso in plastica di piccole dimensioni, progettato specificamente per i motori di piccolo formato e ad alta velocità per scopi di mandrino della serie S Fanuc.
I motori che serve — i modelli 0-0SP/3000, 1-0SP/3000, 2-0SP/3000 e le varianti SP (spindle purpose) correlate — sono motori compatti ad alta velocità con dimensioni fisiche che richiedevano un corpo encoder più piccolo rispetto alle varianti Serial C standard della serie S.
La costruzione a telaio piccolo del T001 non è quindi solo una comodità di dimensioni — è un requisito funzionale per l'installazione su questi motori.
Nonostante l'alloggiamento compatto, l'A860-0356-T001 fornisce lo stesso feedback assoluto Serial C da 1.000.000 ppr delle varianti Serial C più grandi utilizzate sui motori standard della serie S. I motori designati SP sono tipicamente utilizzati in applicazioni in cui è necessaria un'unità compatta ad alta velocità — assi di posizionamento periferici, mandrini secondari su torni multi-torretta, azionamenti del magazzino utensili e posizioni simili ad alta velocità e a carico relativamente leggero dove la coppia del motore servo di dimensioni standard non è il requisito primario, ma lo sono la capacità di velocità e l'accuratezza del posizionamento.
Il protocollo Serial C sul T001 è lo stesso di quello utilizzato dal più grande A860-0356-T101 — entrambi comunicano tramite il bus seriale degli encoder Fanuc con una risoluzione di 1M ppr, entrambi sono di tipo assoluto che richiedono un backup della batteria nell'amplificatore, ed entrambi sono compatibili con la stessa generazione di CNC (Zero-C/D, 16A, 18A, 21A).
La differenza di dimensioni fisiche tra T001 e T101 è interamente determinata dal telaio del motore — i piccoli motori della serie SP utilizzano il corpo compatto del T001; i motori standard della serie S utilizzano il più grande T101.
Fanuc ha elencato A290-0561-V574 come numero d'ordine alternativo per questo encoder.
Come per altri riferimenti incrociati da A860 ad A290 nella gamma di encoder Fanuc, la voce A290 rappresenta il percorso catalogo corrente per la stessa funzione dell'encoder.
La compatibilità meccanica e dei connettori tra l'originale A860-0356-T001 e l'A290-0561-V574 deve essere confermata prima di impegnarsi nella variante A290 come sostituzione fisica diretta.
| Parametro | Valore |
|---|---|
| Tipo di encoder | Serial Pulse Coder C (1M ppr assoluto) |
| Risoluzione | 1.000.000 ppr |
| Alloggiamento | Cappuccio rosso in plastica di piccole dimensioni |
| Motori compatibili | 0-0SP/3000, 1-0SP/3000, 2-0SP/3000 |
| Tipo di motore | Varianti SP ad alta velocità serie S |
| Compatibilità CNC | Zero-C/D, 16A, 18A, 21A (servo digitale) |
| N. parte alternativo | A290-0561-V574 |
| Riparabilità | Solo scambio/sostituzione |
I motori di tipo SP serviti da questo encoder operano a velocità nominali di 3000 giri/min — non insolitamente veloci per gli standard dei mandrini CNC, ma veloci per un motore servo di posizionamento della serie S. A 3000 giri/min, un encoder da 1M ppr genera 50 milioni di eventi di aggiornamento della posizione al secondo, fornendo al loop servo del CNC un flusso di dati di posizione eccezionalmente denso per il controllo di velocità e posizione.
Ciò è particolarmente importante all'estremità a bassa velocità della gamma del motore, dove una velocità inferiore significa meno eventi di posizione per unità di tempo e la qualità della stima della velocità diventa più dipendente dalla risoluzione dell'encoder.
La specifica da 1M ppr garantisce che anche a basse velocità — durante movimenti di posizionamento di precisione, ad esempio — il loop servo disponga di dati di posizione sufficienti per un controllo fluido e accurato.
La risoluzione da 1M ppr del protocollo Serial C significa anche che quando la funzione di ingranaggio di avanzamento flessibile viene utilizzata nel CNC per impostare unità di rilevamento fini (fino all'intervallo di 0,01 µm), l'encoder a piena risoluzione del motore SP supporta queste impostazioni fini senza alcuna limitazione di quantizzazione dall'encoder stesso.
Il design a telaio piccolo dell'A860-0356-T001 lo rende un pezzo specifico per un tipo di motore specifico. Non è fisicamente intercambiabile con il più grande A860-0356-T101 (che si adatta ai motori della serie S a telaio standard), anche se entrambi hanno la stessa specifica Serial C da 1M ppr.
Per le macchine in cui i motori SP rimangono in servizio, il T001 è l'unica sostituzione diretta dell'encoder. Lo stock in eccesso confermato dai programmi di scambio motori e dagli inventari di servizio gestiti è il canale di approvvigionamento primario; dato il minor numero di motori SP installati rispetto ai motori standard della serie S, lo stock di T001 è di conseguenza meno disponibile rispetto allo stock di T101.
D1: Cosa rende i motori 0-0SP, 1-0SP e 2-0SP diversi dai motori standard della serie S?
La designazione SP nella denominazione dei motori Fanuc indica tipicamente un motore ottimizzato per applicazioni di mandrino — enfatizzando la gamma di velocità e la costruzione leggera rispetto alla coppia continua massima.
Le varianti 0SP, 1SP e 2SP della serie S erano motori compatti e ad alta velocità adatti per mandrini secondari, mandrini utensile e portautensili motorizzati su torni CNC multiasse, dove lo spazio fisico per il motore è limitato e la gamma di velocità operativa è prioritaria.
Il loro telaio fisico più piccolo rispetto ai motori standard della serie S è il motivo per cui richiedevano il compatto A860-0356-T001 anziché lo standard A860-0356-T101.
D2: Il protocollo Serial C sul T001 è compatibile con gli stessi controlli CNC dell'encoder Serial A (famiglia T101)?
Sì — sia Serial A che Serial C sono compatibili con la stessa generazione di CNC Fanuc: Zero-C, Zero-D e la serie 16A/18A/21A. L'interfaccia servo del CNC gestisce entrambi i protocolli attraverso la stessa infrastruttura di interfaccia seriale per encoder.
I parametri servo del CNC devono essere configurati per specificare il tipo di encoder corretto (Serial A o Serial C) e la risoluzione per ciascun asse. La miscelazione di Serial A e Serial C su assi diversi della stessa macchina è operativamente accettabile purché i parametri siano impostati correttamente per ciascun asse.
D3: Il numero di parte alternativo A290-0561-V574 — è lo stesso encoder in un imballaggio diverso?
L'A290-0561-V574 è il riferimento incrociato di Fanuc per le macchine in cui l'A860-0356-T001 non è più direttamente disponibile tramite i canali standard. La specifica funzionale — Serial C, 1M ppr, telaio piccolo assoluto — dovrebbe essere equivalente.
L'imballaggio fisico, il connettore e le dimensioni di montaggio possono differire tra le versioni A860 e A290; confermare questi aspetti rispetto all'installazione esistente del motore prima di ordinare la variante A290 per garantire che si adatti fisicamente.
Una mancata corrispondenza del connettore o delle dimensioni di montaggio richiede lavori di adattamento che aggiungono tempo alla riparazione.
D4: Qual è l'approccio diagnostico quando una macchina con motori SP mostra un allarme di comunicazione dell'encoder solo su un asse?
Gli allarmi su singolo asse localizzano il guasto all'encoder, al cavo o all'amplificatore che serve quell'asse specifico. Innanzitutto, ispezionare l'intero percorso del cavo dell'encoder dal corpo dell'encoder al connettore dell'amplificatore — prestare attenzione alle aree in cui il cavo potrebbe essere schiacciato da un portacavi, piegato strettamente attorno a un bordo di un condotto o esposto al refrigerante. Controllare entrambe le estremità del connettore per contatti dei pin puliti e completamente inseriti.
Se il cavo e i connettori sono intatti, sostituire il cavo di feedback dell'encoder con un cavo funzionante noto da un altro asse.
Se l'allarme si sposta sull'altro asse, il cavo è difettoso.
Se rimane sull'asse originale con il cavo nuovo, l'encoder o il suo circuito di ingresso dell'amplificatore è guasto — l'encoder deve essere sostituito prima di concludere che l'amplificatore è difettoso.
D5: Ci sono requisiti di stoccaggio specifici per le unità A860-0356-T001 in eccesso conservate come pezzi di ricambio?
Conservare gli encoder in eccesso in un ambiente pulito e asciutto a temperatura ambiente (da 0°C a +30°C è un obiettivo conservativo per lo stoccaggio a lungo termine di elettronica ottica).
L'umidità inferiore al 70% e l'assenza di condensa sono le condizioni ambientali più importanti — l'umidità all'interno dell'alloggiamento dell'encoder degrada il disco ottico e accelera la corrosione sui pin del connettore.
Mantenere l'encoder nella sua confezione originale o in un sacchetto protettivo sigillato fino all'installazione.
Evitare di conservare vicino a fonti di forte vibrazione o campi elettromagnetici. Prima di installare un pezzo di ricambio conservato a lungo, ruotare l'albero dell'encoder a mano per verificarne la scorrevolezza dei cuscinetti e ispezionare il connettore per eventuali segni di corrosione prima di collegarlo all'amplificatore.
