A860-0356-T101 FANUC Encoder di impulsi A8600356T101 A860-0356-T101

Fanuc A860-0356-T101 | Encoder Seriale C — 1.000.000P Assoluto, Tappo Rosso, Connettore Cannon, Motori Fanuc AC 0S / 5S / 10S / 20S 3000rpm

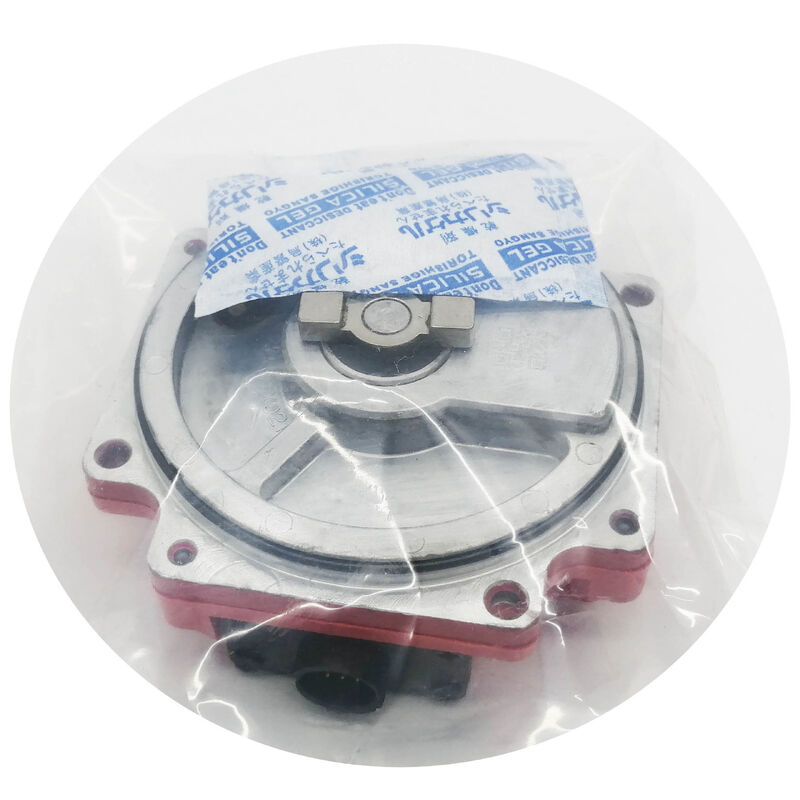

Panoramica

Il Fanuc A860-0356-T101 è l'Encoder Seriale C — il fratello a risoluzione più elevata dell'Encoder Seriale A (serie A860-0346) all'interno della famiglia di motori encoder Fanuc serie S.

Dove il Seriale A fornisce 40.000 ppr, il Seriale C offre 1.000.000 di impulsi per rivoluzione — un miglioramento di 25 volte nella risoluzione, ottenuto attraverso un disco ottico e un design di elaborazione del segnale fondamentalmente più capaci, pur mantenendo lo stesso alloggiamento con tappo di plastica rosso e la stessa architettura di feedback seriale assoluto.

La distinzione tra Seriale A e Seriale C nella famiglia di encoder Fanuc serie S si riduce alla classe di velocità del motore.

L'A860-0356-T101 è specificamente montato sulle varianti con velocità nominale di 3000 giri/min dei motori serie S — gli 0S/3000, 5S/3000, 10S/3000 e 20S/3000. A queste velocità nominali più elevate, la risoluzione di posizione più fine dell'encoder Seriale C fornisce una frequenza di aggiornamento della posizione proporzionalmente più densa per unità di tempo, il che è importante per la stabilità del loop servo e la fluidità della velocità alla velocità operativa nominale del motore.

Il Seriale A a 40.000 ppr è adeguato per le varianti di motore a bassa velocità; il Seriale C a 1M ppr è la specifica appropriata per i motori in grado di raggiungere 3000 giri/min in questa gamma.

Il connettore Cannon sull'A860-0356-T101 è la sua caratteristica visivamente più distintiva rispetto ad altre varianti A860-0346 e A860-0356. "Connettore Cannon" si riferisce a un tipo di connettore circolare in stile militare — il formato del connettore MS — che è stato utilizzato su questa specifica variante di encoder e lo distingue dalle varianti con suffisso T che utilizzano D-Sub o altri tipi di connettori.

Il cavo all'estremità del motore e il gruppo cavi all'estremità dell'amplificatore devono corrispondere a questo connettore Cannon; l'utilizzo dell'A860-0356-T101 in una macchina che originariamente aveva una variante di connettore diversa richiede un adattamento del cavo.

Il numero d'ordine alternativo Fanuc A290-0561-V574 copre la voce di catalogo successiva per questo encoder, dove l'originale A860-0356-T101 non è disponibile tramite canali standard.

Come per altri riferimenti incrociati da A860 ad A290 nella gamma di encoder Fanuc, la compatibilità meccanica e del connettore deve essere confermata prima di ordinare la variante A290 come sostituzione fisica "drop-in".

Specifiche Chiave

Seriale C vs Seriale A — Risoluzione e Classe di Velocità

La scelta tra Seriale A (40.000 ppr) e Seriale C (1.000.000 ppr) all'interno della generazione di encoder serie S è stata fatta da Fanuc in base alla velocità nominale del motore. Per un motore che gira a 1.000 giri/min, 40.000 impulsi per rivoluzione producono 40.000 aggiornamenti di posizione al secondo — più che sufficienti per la frequenza di aggiornamento del loop servo.

Per un motore che gira a 3.000 giri/min, lo stesso encoder produce 120.000 aggiornamenti di posizione al secondo, ma l'incertezza di posizione per ciclo di controllo è proporzionalmente più grossolana.

Il Seriale C a 1M ppr produce 3.000.000 di aggiornamenti al secondo alla velocità nominale di 3000 giri/min del motore, fornendo all'amplificatore servo una stima di posizione significativamente più fine per ogni ciclo di controllo e consentendo così una regolazione della velocità più stretta e un minor ripple di coppia alla velocità più elevata.

Questo abbinamento per classe di velocità — Seriale A per motori a velocità standard, Seriale C per varianti da 3000 giri/min — riflette la strategia deliberata di specifica dell'encoder di Fanuc: selezionare la classe di risoluzione che supporta le massime prestazioni nominali del motore senza sovra-specificare per il regime operativo tipico del motore.

Connettore Cannon — Installazione e Compatibilità

Il connettore Cannon (circolare tipo MS) sull'A860-0356-T101 è un connettore circolare robusto con un anello di bloccaggio a baionetta. Negli ambienti industriali delle macchine utensili, questo tipo di connettore fornisce un accoppiamento sicuro e una buona resistenza allentamento indotto da vibrazioni rispetto ai connettori D-Sub piatti.

Il gruppo cavi dal motore all'amplificatore servo terminerà in una presa circolare corrispondente che si accoppia con la spina Cannon sull'encoder.

L'approvvigionamento di gruppi cavi sostitutivi che preservino questo standard di connettore Cannon è importante: la modifica del tipo di connettore durante una riparazione crea un'installazione non standard che potrebbe non accoppiarsi correttamente con gli encoder sostitutivi reperiti in futuro.

FAQ

D1: Cosa differenzia esattamente il protocollo Seriale C dal Seriale A e sono elettricamente compatibili?

Il Seriale A e il Seriale C sono entrambi protocolli di encoder assoluti seriali sviluppati da Fanuc per la generazione di motori serie S, ma sono protocolli distinti — non sono elettricamente o logicamente intercambiabili. L'amplificatore servo del CNC deve essere configurato per il tipo di encoder specifico installato su ciascun asse.

Montare un encoder Seriale C su un asse configurato per Seriale A produrrà un errore di comunicazione del protocollo.

Il documento di specifica originale del motore (o la targhetta del motore) conferma quale tipo di encoder è stato installato in fabbrica.

D2: L'A860-0356-T101 può essere utilizzato con le unità amplificatore servo serie C?

Sì. L'encoder Seriale C è stato progettato per interfacciarsi con la generazione di amplificatori servo Fanuc serie C che era in produzione insieme ai motori serie S.

L'amplificatore deve avere la scheda di interfaccia Seriale C installata e configurata per l'asse; lo stesso amplificatore potrebbe potenzialmente supportare sia Seriale A che Seriale C su assi diversi a seconda delle schede di interfaccia installate.

Quando si effettuano la manutenzione o la sostituzione degli amplificatori su una macchina con encoder A860-0356-T101, è essenziale confermare la capacità di interfaccia Seriale C dell'amplificatore sostitutivo prima dell'installazione.

D3: Il numero di parte alternativo è A290-0561-V574 — è una sostituzione "drop-in" diretta?

L'A290-0561-V574 è il riferimento catalogo attuale di Fanuc per le macchine in cui l'A860-0356-T101 non è più disponibile tramite canali standard.

 "Drop-in" diretto dipende dall'adattamento meccanico — la variante A290 dovrebbe fornire lo stesso feedback assoluto Seriale C 1M ppr, ma il tipo di connettore e la flangia di montaggio potrebbero differire tra l'originale A860 e la voce di catalogo A290.

Confermare la compatibilità del connettore con il cavo esistente della macchina prima di impegnarsi nella variante A290, poiché un disallineamento del connettore richiede un adattamento del cavo che aggiunge tempo e costi alla riparazione.

D4: In che modo la risoluzione di 1M ppr del Seriale C influisce sulla precisione di lavorazione in pratica?

La risoluzione di 1.000.000 ppr fornisce una risoluzione di posizione teorica sull'albero motore di 360 gradi / 1.000.000 = 0,00036 gradi per conteggio. Su una vite a ricircolo di sfere standard con passo di 10 mm accoppiata direttamente al motore, ciò corrisponde a 0,01 µm per conteggio.

In pratica, la conformità meccanica nella struttura della macchina, la deriva termica e gli errori di messa a punto del servo sono tutti maggiori di questo limite teorico — il che significa che la risoluzione dell'encoder di 1M ppr non è il fattore limitante nell'accuratezza di posizionamento della macchina.

Il suo valore pratico risiede nella qualità della stima della velocità che fornisce al loop servo, consentendo un movimento più fluido e un errore di inseguimento inferiore alla velocità nominale di 3000 giri/min del motore.

D5: Quale ispezione fisica dovrebbe essere eseguita prima di installare un A860-0356-T101 di surplus?

Ispezionare il connettore Cannon per pin piegati o corrosi — la disposizione circolare dei pin in questo tipo di connettore è più difficile da ispezionare visivamente rispetto a un D-Sub piatto e richiede un esame attento con l'anello a baionetta rimosso.

Controllare l'alloggiamento del tappo rosso per crepe o segni di danni da impatto, che possono rompere il disco ottico interno senza alcuna prova esterna di guasto dell'encoder.

Ruotare lentamente l'albero motore (con l'encoder collegato) a mano e ascoltare eventuali rumori anomali dei cuscinetti.

Infine, se l'unità di surplus proviene da uno scambio per guasto macchina, chiedere al fornitore se l'encoder è stato testato su un banco di prova Seriale C prima della spedizione — un'unità che ha superato solo test elettrici statici potrebbe ancora presentare guasti intermittenti del disco o dei cuscinetti che emergono durante la rotazione.
