| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A860-0360-T061 |

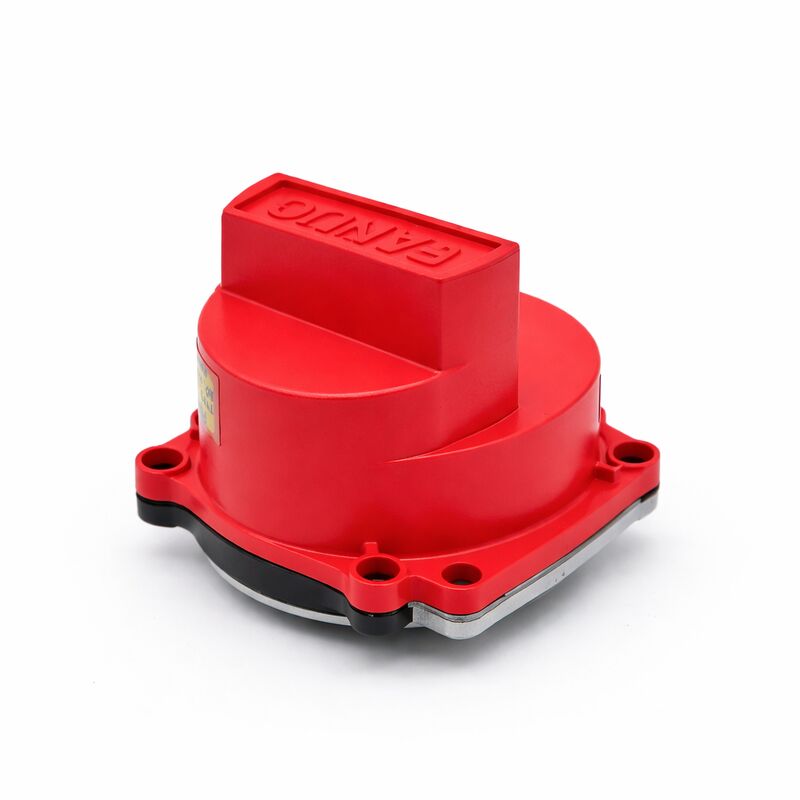

Il Fanuc A860-0360-T061 è la variante con interfaccia D-Sub del codificatore assoluto αA64 (64K ppr) della famiglia di encoder Fanuc A860-0360 alpha.
Tutti i membri della gamma A860-0360 condividono la stessa architettura di base del codificatore — feedback seriale assoluto a 64.000 ppr per servomotori AC serie alpha — ma differiscono nello stile del connettore e nella configurazione del cavo.
La variante T061 è definita dal suo connettore D-Sub, che determina il gruppo cavi che si accoppia all'estremità del motore del cablaggio di feedback.
All'interno della più ampia famiglia A860-0360, esistono più varianti di connettori perché Fanuc e i costruttori di macchine hanno specificato diversi standard di connettori per diverse configurazioni di motori e installazioni durante il periodo di produzione della generazione di motori alpha.
Il T001 utilizza una spina maschio piatta a 15 pin; il T011 utilizza una spina piatta a 15 pin con backup supercondensatore interno; il T061 monta un connettore in stile D-Sub — tutti svolgono la stessa funzione di codificatore, tutti compatibili con la stessa generazione di CNC, ma ognuno richiede la combinazione specifica di cavo e connettore che corrisponde al suffisso T per l'installazione fisica.
Una nota importante confermata da diversi specialisti nel campo degli encoder alpha: le nuove varianti T con connettore piatto sono compatibili anche con installazioni più vecchie.
Ciò significa che un T001 con la sua spina piatta a 15 pin può essere installato in un'installazione D-Sub T061 con un adattamento del cavo appropriato, e la versione a profilo piatto può servire la vecchia interfaccia D-Sub dove le unità T061 di vecchia produzione non sono disponibili.
Il codificatore assoluto αA64 fornisce un riferimento di posizione completo ad ogni accensione — non è necessario alcun ciclo di ritorno di riferimento quando la macchina ripristina da uno spegnimento pianificato, a condizione che il backup della batteria dell'amplificatore abbia mantenuto il conteggio della posizione memorizzato durante il periodo di spegnimento.
La risoluzione di 64K ppr è ben adatta alla gamma di motori alpha per cui è stata progettata, fornendo la densità di aggiornamento della posizione necessaria per un controllo di velocità stabile nell'intervallo di velocità operativa nominale del motore.
| Parametro | Valore |
|---|---|
| Modello Codificatore | αA64 (Alpha A 64K) |
| Risoluzione | 64.000 ppr |
| Tipo di Feedback | Assoluto seriale (multi-giro) |
| Connettore | D-Sub |
| Serie Motore | Alpha (pre-generazione i) |
| Compatibilità CNC | 15/16/18/21 (Modello A) |
| Compatibile Versione Piatta | Sì |
| Riparabilità | Solo scambio/sostituzione |
I connettori D-Sub — il familiare tipo di connettore multipin trapezoidale — erano ampiamente utilizzati nell'elettronica industriale durante l'era in cui è stata prodotta la generazione di servomotori alpha di Fanuc.
Offrivano uno standard di interfaccia ben compreso con una buona sicurezza di accoppiamento ed erano supportati da un'ampia gamma di gruppi cavi prefabbricati di varie lunghezze.
Il connettore D-Sub dell'A860-0360-T061 sul corpo del codificatore accettava direttamente la presa D-Sub all'estremità del motore del cavo di feedback del codificatore, senza necessità di adattatore.
Per le macchine ancora in servizio con i gruppi cavi D-Sub originali, il T061 è la sostituzione diretta e semplice — collegare, nessuna modifica al cablaggio.
Per le macchine in cui i gruppi cavi D-Sub sono stati sostituiti o adattati nel corso degli anni di manutenzione, verificare il connettore del cavo all'estremità del codificatore prima di ordinare evita la sorpresa di ricevere un codificatore il cui connettore non corrisponde al cavo installato.
Come tutte le varianti αA64, la capacità di posizione assoluta del T061 dipende dal backup della batteria nell'amplificatore servo per mantenere il conteggio della posizione multi-giro durante lo spegnimento della macchina. Il codificatore stesso riporta la sua posizione angolare entro un giro in qualsiasi momento; l'amplificatore accumula questi dati in un conteggio assoluto multi-giro completo e lo memorizza in SRAM alimentata a batteria.
Una batteria sana significa che l'indicatore di posizione dell'asse all'accensione del CNC corrisponde esattamente alla posizione meccanica effettiva. Una batteria guasta o scarica significa che il conteggio è perso e un ritorno di riferimento è necessario.
Il monitoraggio dello stato della batteria è l'azione di manutenzione di primo livello per qualsiasi macchina con codificatori assoluti αA64.
Il CNC genera un allarme BAT quando la tensione della batteria scende alla soglia di avviso — a questo punto, sostituire la batteria prima del prossimo spegnimento pianificato.
Sostituire la batteria mentre la macchina è alimentata è l'approccio più sicuro; i dati assoluti del codificatore rimangono intatti perché l'alimentazione dell'amplificatore rimane ininterrotta durante il cambio della batteria.
D1: La "nuova versione piatta è compatibile anche con quelle vecchie" — cosa significa in pratica per il T061?
Significa che un codificatore αA64 di produzione più recente con un connettore maschio piatto a 15 pin (come il T001 o la revisione T011) può accoppiarsi fisicamente al vecchio gruppo cavi D-Sub utilizzato dal T061, con cablaggio appropriato.
In pratica, un fornitore di servizi può fornire un codificatore con connettore T001 con un adattatore che converte l'uscita piatta a 15 pin in una presa D-Sub sul lato del cavo motore, preservando il percorso del cavo esistente.
Questa retrocompatibilità è una caratteristica confermata da Fanuc ed è utile quando lo stock specifico T061 non è disponibile.
D2: L'A860-0360-T061 può essere utilizzato con controlli CNC dotati di FSSB come 16i o 18i?
No. L'αA64 A860-0360-T061 è un codificatore serie alpha progettato per l'interfaccia di feedback seriale del motore alpha di prima generazione utilizzata con i controlli Serie 15/16/18/21 Modello A. L'interfaccia FSSB (Fiber Servo Serial Bus) presente sui controlli 0i, 16i, 18i e 21i è progettata per i codificatori serie alpha i (tipi BiA della serie A860-2000/2020).
Il protocollo seriale, l'interfaccia fisica e l'handshake dell'ID motore sono tutti diversi tra le generazioni di codificatori alpha e alpha i.
Un retrofit di una macchina da motori alpha ad alpha i richiederebbe la sostituzione sia del motore che del codificatore.
D3: Come viene valutato lo stato del connettore D-Sub prima di installare un T061 di surplus?
Ispezionare tutti i pin nell'alloggiamento D-Sub per piegature, rotture e corrosione. Anche un solo pin piegato può causare allarmi di comunicazione intermittenti del codificatore — a volte solo a determinate temperature o livelli di vibrazione, rendendo il guasto difficile da diagnosticare.
Controllare l'alloggiamento D-Sub stesso per crepe nel pressacavo. Le viti di bloccaggio che fissano il connettore del cavo accoppiato dovrebbero avere filettature funzionanti; filettature di bloccaggio arrotondate sono un risultato comune di manipolazione errata in servizio e consentono al connettore del cavo di allentarsi vibrando durante il funzionamento della macchina.
Se uno di questi problemi è presente, procurarsi un'altra unità di surplus o far sostituire il connettore prima dell'installazione.
D4: Qual è la modalità di guasto tipica per l'αA64 T061 e quanto durano tipicamente questi codificatori?
L'usura dei cuscinetti è il guasto più comune legato all'età. Il cuscinetto del codificatore supporta l'assieme del disco ottico e l'accoppiamento dell'albero del codificatore; man mano che si usura, il gioco radiale crescente introduce rumore di segnale nelle uscite in quadratura A/B e alla fine causa allarmi del codificatore intermittenti o permanenti.
La contaminazione da nebbia di refrigerante, aerosol d'olio o trucioli che penetrano attraverso la tenuta dell'albero motore degrada anche il disco ottico, producendo un'ampiezza del segnale ridotta che l'amplificatore rileva come un guasto di comunicazione.
La vita utile varia ampiamente a seconda delle condizioni operative; i codificatori su motori che funzionano 24 ore su 24, 7 giorni su 7 in ambienti di lavorazione pesanti invecchiano più velocemente di quelli su apparecchiature ad uso occasionale. Decenni di servizio non sono insoliti per macchine ben mantenute.
D5: La riparazione dell'A860-0360-T061 è disponibile e in quali circostanze?
L'A860-0360-T061 è generalmente considerato non riparabile nel senso convenzionale — il disco ottico, il cuscinetto e l'elettronica del segnale sono assemblati in fabbrica come un'unità sigillata senza possibilità di accesso per la manutenzione a livello di componente.
Alcuni fornitori specializzati offrono capacità di riparazione limitata focalizzata sulla sostituzione dei cuscinetti e sulla pulizia del disco ottico in condizioni controllate, ma i risultati variano e la riparazione stessa rischia di introdurre nuovi guasti.
Per la maggior parte degli operatori, lo scambio con un'unità di surplus testata con garanzia di servizio è la via di servizio preferibile e più prevedibile rispetto al tentativo di riparazione su un codificatore di questa generazione.
