| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A860-0370-T001 |

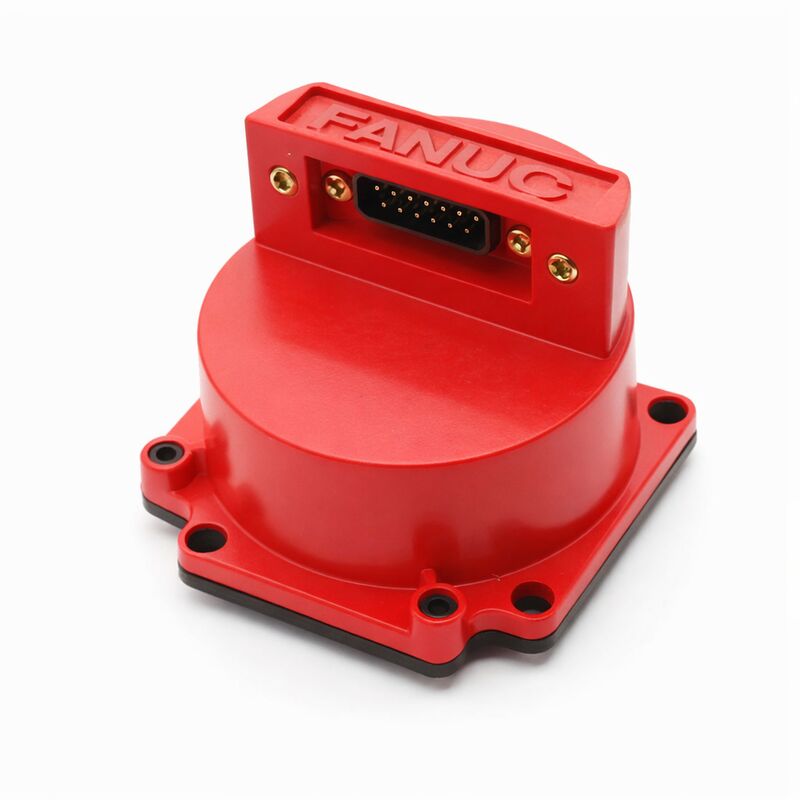

Il Fanuc A860-0370-T001 è il codificatore assoluto αA1000 per i motori servo AC Fanuc alpha di grandi dimensioni — gli a12, a22, a30, a40 e le varianti correlate αM e αL. Con 1.000.000 di impulsi per rivoluzione, l'A1000 offre un miglioramento della risoluzione di 15 volte rispetto al codificatore αA64 (64K ppr) presente sui motori alpha più piccoli, e questo valore corrisponde direttamente alle caratteristiche di coppia più elevata e inerzia maggiore della classe di motori alpha grandi.
C'è una logica chiara nel motivo per cui un motore servo grande e per impieghi gravosi necessita di un codificatore più fine.
I carichi ad alta inerzia collegati a motori grandi implicano accelerazioni e decelerazioni più lente — il loop servo impiega più tempo a velocità intermedie dove la qualità della regolazione della velocità è più visibile.
Il codificatore da 1M ppr fornisce all'amplificatore molti più eventi di aggiornamento della posizione per rivoluzione del motore rispetto a un'unità da 64K, quindi la stima della velocità è più fluida e il loop servo può mantenere un controllo della velocità più stretto anche durante le rampe di accelerazione e decelerazione graduali tipiche degli assi grandi.
Su una macchina utensile con una sella grande o un piano pesante azionato da un motore a22 o a30, ciò si traduce in una migliore finitura superficiale sui tagli profilati.
L'αA1000 fornisce un feedback di posizione assoluto multi-giro, il che significa che la posizione dell'asse viene memorizzata attraverso i cicli di alimentazione senza richiedere una sequenza di ritorno di riferimento ogni volta che la macchina si accende.
La ritenzione della posizione si basa sul backup della batteria all'interno dell'amplificatore servo — il codificatore riporta i dati della posizione del suo albero tramite l'interfaccia seriale del codificatore, e la RAM dell'amplificatore con backup della batteria conserva il conteggio assoluto accumulato tra i cicli di alimentazione.
Se la batteria è mantenuta correttamente, la macchina può riprendere la produzione immediatamente dopo l'accensione senza alcuna routine di azzeramento dell'asse.
L'A860-0370-T001 è stato prodotto insieme alla generazione di motori alpha e rimane in servizio attivo su un numero considerevole di macchine utensili in tutto il mondo.
L'approvvigionamento di unità sostitutive proviene principalmente da pool di scambio di assistenza e scorte in surplus piuttosto che da nuova produzione, poiché la generazione di motori che serve non è più l'offerta Fanuc attuale.
Ciò rende la pianificazione proattiva dei pezzi di ricambio particolarmente preziosa per le strutture che gestiscono flotte di macchine con motori alpha in questa fascia di dimensioni.
| Parametro | Valore |
|---|---|
| Modello Codificatore | αA1000 |
| Risoluzione | 1.000.000 ppr |
| Tipo di Feedback | Assoluto seriale (multi-giro) |
| Motori Compatibili | a12/a22/a30/a40, varianti αM, αL |
| Serie Motori | Alpha (generazione pre-i) |
| Compatibilità CNC | 15/16/18/21 (Modello A), interfaccia servo alpha |
| Riparabilità | Solo scambio/sostituzione |
Il motore α12/2000 produce 12N·m di coppia continua alla sua velocità nominale di 2000 giri/min.
L'α22/2000 sale a 22N·m, ed entrambi sono comunemente utilizzati su azionamenti pallet di centri di lavoro orizzontali, selle di grandi torni CNC e assi di spianatura di alesatrici di precisione — tutte applicazioni in cui la massa meccanica e la forza di taglio richiedono una coppia elevata e sostenuta.
La risoluzione 1M ppr dell'αA1000 corrisponde a questa esigenza a livello di feedback: a 2000 giri/min, il codificatore genera oltre 33 milioni di fronti di aggiornamento della posizione al secondo, fornendo all'amplificatore servo dati di posizione estremamente densi per un controllo della velocità stabile al punto operativo nominale.
Per i motori a30/1200 e a40/1200 — che operano alla velocità nominale inferiore di 1200 giri/min — la risoluzione 1M ppr del codificatore fornisce aggiornamenti di posizione proporzionalmente più densi alle velocità operative tipiche, il che è importante per questi motori a bassa velocità e alta coppia che spesso funzionano a una frazione della loro velocità nominale durante passate di taglio pesanti.
L'A860-0370-T001 esiste all'interno della famiglia di prodotti A860-0370, che include molteplici varianti con suffisso T e suffisso V.
Tutti i membri della famiglia 0370 condividono la risoluzione αA1000 e la stessa compatibilità con i motori alpha di grandi dimensioni, con le varianti con suffisso T distinte principalmente dal tipo di connettore e dai dettagli di adattamento meccanico.
Quando si ordina una sostituzione, è essenziale confermare il suffisso T corretto per la specifica installazione del motore — connettori diversi all'estremità del cavo lato motore significano che varianti diverse non sono direttamente intercambiabili senza modifiche al cavo.
D1: Cosa distingue l'A860-0370-T001 dalle varianti con suffisso V come A860-0370-V501 e V502?
Il T001 è un codificatore montato sul motore che include un cavo integrato o fornito con l'unità; le varianti con suffisso V (V501, V502) sono versioni solo connettore o con cavo separato utilizzate in diverse configurazioni di installazione.
Tutti condividono la stessa risoluzione assoluta αA1000 da 1M ppr e si adattano alla stessa serie di motori alpha di grandi dimensioni.
La differenza pratica risiede nel modo in cui il codificatore si collega al cavo di feedback lato motore — confermare quale connettore e disposizione del cavo utilizza il proprio motore prima di selezionare la variante corretta per la sostituzione.
D2: I dati di posizione assoluta sono descritti come memorizzati nell'amplificatore, non nel codificatore — cosa significa questo per la sostituzione del codificatore?
Quando l'A860-0370-T001 viene sostituito, il nuovo codificatore inizia a contare da una posizione angolare arbitraria entro una rivoluzione. Il conteggio assoluto multi-giro dell'amplificatore era legato alla relazione meccanica del vecchio codificatore con l'albero motore.
Dopo aver installato il codificatore sostitutivo, l'asse deve essere portato al suo punto di riferimento ed eseguito un ritorno di riferimento manuale per ristabilire il riferimento di posizione assoluta nella memoria con backup della batteria dell'amplificatore.
Questa è una normale procedura post-sostituzione e non indica un difetto del nuovo codificatore.
D3: Come viene gestito il backup della batteria dell'αA1000 e cosa succede se la batteria si guasta?
La batteria di backup si trova nell'amplificatore servo o in un'unità batteria dedicata — non nel codificatore stesso. Quando l'alimentazione dell'amplificatore è spenta, la batteria mantiene una piccola corrente alla SRAM che memorizza il conteggio della posizione assoluta.
Un allarme batteria (allarme BAT) sul CNC segnala che la tensione della batteria è scesa alla soglia di avviso; a questo punto, sostituire la batteria prima del prossimo spegnimento programmato per evitare la perdita dei dati di posizione.
Una batteria completamente scarica fa sì che l'amplificatore perda il conteggio multi-giro, attivando un allarme di perdita di riferimento del codificatore assoluto al successivo avvio. Il recupero richiede un nuovo ritorno di riferimento dopo aver installato una nuova batteria.
D4: L'A860-0370-T001 può essere utilizzato con i controlli CNC della serie i (0i, 16i, 18i) destinati ai motori alpha i?
Il codificatore αA1000 è progettato per la prima generazione di motori alpha e la generazione CNC compatibile (Serie 15/16/18/21 Modello A).
I controlli CNC della serie i (0i, 16i, 18i, 21i) sono progettati per i motori alpha i, che utilizzano i tipi di codificatore BiA128 o BiA1000 con protocolli seriali diversi.
Il protocollo seriale αA1000 non è compatibile con l'interfaccia del codificatore del CNC della serie i.
Un retrofit della macchina da motori alpha a motori alpha i richiederebbe la sostituzione sia dei motori che dei codificatori.
D5: Quali sono i sintomi comuni di guasto che indicano che l'A860-0370-T001 si è guastato?
La presentazione più comune è un allarme servo sull'asse interessato all'accensione — tipicamente un guasto di comunicazione del codificatore (allarme serie SV360 sui CNC compatibili). Allarmi intermittenti del codificatore che si risolvono con il ciclo di accensione ma si ripresentano suggeriscono un disco ottico degradato o contaminazione all'interno del codificatore, mentre un allarme permanente che rimane dopo aver controllato il cavo e i connettori indica un guasto del codificatore.
Sintomi meccanici — ruvidità o resistenza quando l'albero motore viene ruotato a mano — indicano usura dei cuscinetti all'interno del codificatore, che alla fine produrrà errori di segnale anche se l'elettronica è intatta.
In tutti i casi, il codificatore non è riparabile sul campo; lo scambio è la via di assistenza.
