1pc FANUC Encoder A860-2010-T341 Nuovo A8602010T341 A860-2010-T341

Codificatore di impulsi FANUC A860-2010-T341 — Encoder assoluto sigillato aiAR128 per motori servo Alpha i Series, Nuovo

Alcuni componenti di un sistema servo FANUC possono degradarsi gradualmente — la macchina sviluppa deriva posizionale, allarmi intermittenti, contornatura incoerente. Altre volte il guasto è immediato: allarme encoder, arresto dell'asse, produzione interrotta. In entrambi i casi, l'encoder è quasi sempre il componente che si sta cercando.

Il FANUC A860-2010-T341 è il codificatore di impulsi assoluto sigillato aiAR128 per motori servo AC FANUC serie Alpha i — un dispositivo di feedback ampiamente diffuso che porta anche la designazione ENCODER AIAB128 e sostituisce direttamente il precedente A860-2014-T301.

Questa unità è nuova.

Cosa offre l'aiAR128

La designazione aiAR128 colloca questo encoder saldamente nella generazione Alpha i di FANUC di codificatori di impulsi assoluti seriali.

Il componente "AR128" si riferisce alla classe di risoluzione 128x nella famiglia degli encoder assoluti — l'encoder fornisce dati di posizione assoluta ad alta risoluzione tramite il collegamento di comunicazione seriale ad alta velocità di FANUC all'amplificatore servo, consentendo il controllo ad anello chiuso stretto su cui sono stati progettati gli azionamenti della serie Alpha i.

Essendo un encoder assoluto, l'A860-2010-T341 conserva i dati di posizione dell'asse attraverso i cicli di accensione, supportato dalla batteria nell'amplificatore servo.

Il riavvio della macchina non richiede una sequenza di homing di ritorno di riferimento — l'azionamento legge l'encoder all'accensione e conosce immediatamente la posizione dell'asse.

Questo è un vantaggio operativo significativo per le macchine di produzione in cui il tempo di riavvio si traduce direttamente nell'output di produzione.

Specifiche tecniche

Il montaggio con albero conico — Cosa significa in pratica

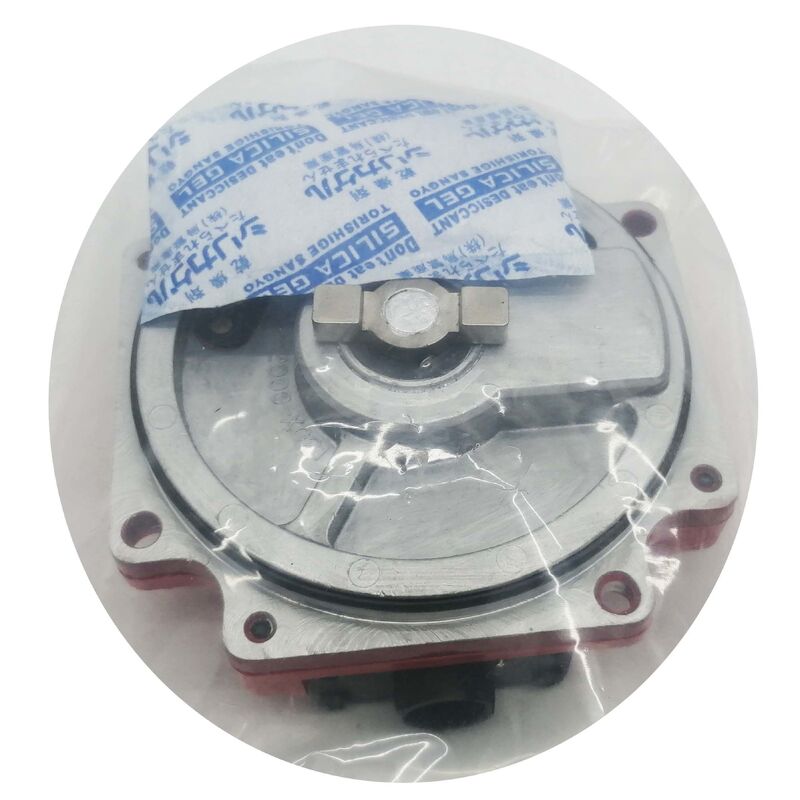

Il montaggio TPR (albero conico) distingue questo encoder dalle varianti con albero dritto. Nel design conico, l'accoppiamento dell'encoder si innesta in un foro conico corrispondente nel corpo dell'encoder — il cono crea un accoppiamento a interferenza autocentrante e ad alto attrito quando il bullone di fissaggio viene serrato.

Questo metodo di montaggio presenta due vantaggi pratici.

Innanzitutto, elimina il gioco nell'interfaccia di accoppiamento dell'encoder: a differenza di un accoppiamento con linguetta o a morsetto, un cono correttamente posizionato non produce alcun gioco angolare tra l'albero motore e l'elemento di rilevamento dell'encoder.

In secondo luogo, resiste allentamenti dovuti alle vibrazioni meglio di molti metodi di fissaggio alternativi, il che è importante sui motori servo che subiscono cicli ripetuti di accelerazione e decelerazione rapida per milioni di ore di funzionamento.

Alloggiamento sigillato IP67 — Protezione che ripaga nel tempo

L'alloggiamento sigillato dell'A860-2010-T341 fornisce protezione dall'ingresso IP67 — esclusione totale della polvere e capacità di resistere all'immersione in acqua fino a un metro di profondità. Questo è un passo avanti rispetto al grado di protezione IP65 di molte varianti di encoder FANUC precedenti.

Su una macchina utensile CNC in produzione, l'estremità del motore di un servo si trova in un ambiente in cui spray di refrigerante, nebbia di fluido da taglio, aerosol d'olio e aria carica di trucioli sono tutti routine. Un encoder ottico che perde la sua sigillatura — attraverso un alloggiamento rotto, un O-ring degradato o un grado IP inadeguato — accumulerà contaminazione sul disco ottico nel tempo.

Il degrado è spesso graduale: segnali di posizione marginalmente rumorosi diventano sempre più erratici prima di produrre un allarme pulito, e la macchina può funzionare con precisione ridotta molto prima che si fermi effettivamente.

La costruzione IP67 è la risposta corretta a questo ambiente.

Per i motori installati in aree di lavaggio, vicino agli ugelli del refrigerante o in qualsiasi applicazione con esposizione a liquidi, il design sigillato non è opzionale — è ciò che rende possibile l'affidabilità a lungo termine.

Sostituisce A860-2014-T301 — Una diretta supersessione di corrente

Uno dei fatti confermati e documentati sull'A860-2010-T341 è che è la sostituzione attuale per l'A860-2014-T301.

Le macchine originariamente equipaggiate con l'encoder A860-2014-T301 utilizzano l'A860-2010-T341 come sostituzione diretta di produzione corrente — stessa interfaccia elettrica, stessa configurazione di montaggio, stessa compatibilità con l'amplificatore servo e il controllo CNC.

Questa supersessione è importante per i team di manutenzione che potrebbero cercare per vecchio numero di parte.

Se l'etichetta dell'encoder sul tuo motore riporta A860-2014-T301, l'A860-2010-T341 è quello che devi ordinare.

Dove sta lavorando questo encoder

La piattaforma di servomotori AC FANUC serie Alpha i è stata la spina dorsale delle macchine utensili CNC controllate da FANUC fin dai primi anni 2000, e la famiglia di codificatori di impulsi aiAR128 è una delle specifiche di encoder più frequentemente incontrate in quella base installata. L'A860-2010-T341 si trova in:

Centri di lavorazione CNC — feedback dell'azionamento dell'asse su assi X, Y, Z e rotativi di centri di lavorazione verticali e orizzontali di produttori tra cui Mazak, Okuma, Makino, DMG Mori, Doosan e molti altri

Torni CNC — feedback servo dell'asse su torni CNC a due assi e multiasse, inclusi mandrini secondari e azionamenti asse C

Robot industriali FANUC — feedback dell'asse articolato su robot articolati serie M e R che utilizzano servomotori Alpha i alle articolazioni del braccio

Sistemi di produzione flessibili — azionamenti servo su cambiatori di pallet, indicizzatori di nastri trasportatori e sistemi automatizzati di movimentazione materiali costruiti attorno agli azionamenti FANUC Alpha i

Apparecchiature di produzione dedicate — celle di automazione personalizzate nei settori automobilistico, aerospaziale e della produzione generale

FAQ

D1: L'A860-2010-T341 sostituisce direttamente l'A860-2014-T301?

Sì — l'A860-2010-T341 è la sostituzione di produzione attuale di FANUC per l'A860-2014-T301. Entrambe le unità servono la stessa famiglia di motori con la stessa interfaccia di feedback assoluto seriale. Se l'etichetta dell'encoder sul tuo motore riporta A860-2014-T301, ordinare l'A860-2010-T341 è la corretta supersessione.

D2: L'A860-2010-T341 è un encoder assoluto o incrementale?

È assoluto. Emette dati di posizione dell'albero continui tramite il collegamento seriale ad alta velocità di FANUC, e la posizione viene mantenuta attraverso lo spegnimento con backup della batteria nell'amplificatore servo.

Ciò elimina la necessità di un ciclo di homing di ritorno di riferimento dell'asse ad ogni avvio della macchina.

D3: Quali amplificatori servo e controlli CNC sono compatibili con questo encoder?

L'A860-2010-T341 è progettato per amplificatori servo FANUC serie αi e βi, abbinati a controlli CNC nelle famiglie 0i, 16i/18i/21i e 30i/31i/32i.

Comunica tramite il protocollo di feedback seriale ad alta velocità di FANUC, che è l'interfaccia standard per le combinazioni di motori-amplificatori delle serie Alpha i e Beta i.

D4: Quali allarmi FANUC indicano un guasto dell'A860-2010-T341?

I guasti relativi all'encoder attivano tipicamente allarmi servo SV sul display CNC — comunemente SV0364 (allarme CSAL), SV0368 (allarme fase morbida) o codici di allarme relativi alla comunicazione che indicano la perdita o la corruzione dei dati seriali dell'encoder.

Prima di sostituire l'encoder, ispezionare il cavo e il connettore dell'encoder ad entrambe le estremità, poiché danni al cavo e corrosione del connettore producono codici di allarme identici.

D5: Perché il design dell'albero conico è importante per questo encoder?

Il montaggio con albero conico (TPR) crea una connessione autocentrante e priva di gioco tra l'albero motore e l'accoppiamento dell'encoder.

A differenza degli accoppiamenti con linguetta o a morsetto, il cono genera un preciso accoppiamento a interferenza quando correttamente serrato, eliminando il gioco angolare e resistendo all'allentamento dovuto alle vibrazioni. Ciò influisce direttamente sulla qualità e sulla coerenza del feedback di posizione fornito all'azionamento servo.
