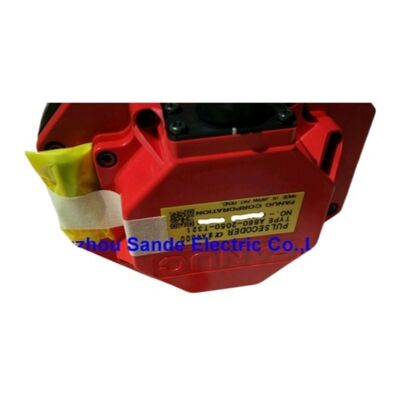

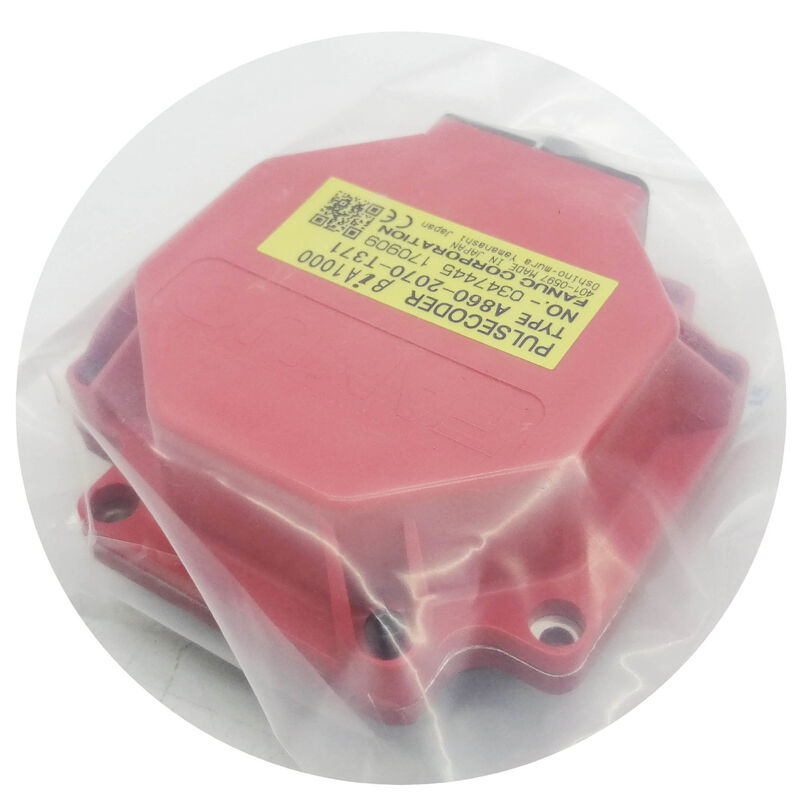

A860-2070-T371 Fanuc Encoder nuovo A8602070T371 A860-2070-T371

Fanuc A860-2070-T371 | BiA1000 Absolute Pulse Coder — Motori Servo Beta i Serie B, βiS4/3000-B fino a βi22

Panoramica

Il Fanuc A860-2070-T371 è il pulse coder assoluto BiA1000 per i servomotori Fanuc Beta i di generazione B — la variante di encoder specifica per i motori di serie B attualmente in produzione, a partire da βiS4/3000-B fino a βi4, βi8, βi12, βi22 e altre varianti Beta i Serie B.

Rappresenta l'encoder a più alta risoluzione disponibile nella famiglia di pulsecoder Fanuc Beta i, fornendo un feedback assoluto di 1.000.000 di impulsi per giro all'amplificatore servo collegato.

Il suffisso "B" nella designazione del motore è il marcatore di compatibilità chiave. Quando Fanuc ha fatto passare i motori Beta i dalla serie standard alla generazione B (o modello B), l'encoder è cambiato dai precedenti design BiA128 o BiA1000 alla versione con suffisso T371 rappresentata da questo numero di parte.

Questa modifica non è intercambiabile in entrambe le direzioni — l'A860-2070-T371 è specificamente progettato per l'interfaccia meccanica ed elettrica del motore di serie B, e la sostituzione di una variante precedente T321 o T301 su un motore di serie B non produrrà un funzionamento corretto.

A una risoluzione assoluta di 1.000.000 di ppr, il BiA1000 fornisce al CNC un riferimento di posizione completo e inequivocabile dal momento in cui la macchina viene accesa — non è necessario alcun ciclo di ritorno di riferimento per ristabilire la posizione zero dell'asse.

La posizione assoluta viene mantenuta tramite un circuito di backup a batteria all'interno dell'amplificatore.

Se la tensione della batteria scende al di sotto della soglia di monitoraggio, il CNC emette un allarme batteria e il riferimento di posizione assoluta deve essere ristabilito tramite un ritorno di riferimento manuale prima che la produzione possa riprendere.

Il BiA1000 è costruito utilizzando il design integrato di disco ottico ed elaborazione del segnale di Fanuc, che racchiude l'intero gruppo encoder in un'unità sigillata montata direttamente sul retro dell'albero del servomotore.

Questa costruzione fornisce un'elevata immunità a urti e vibrazioni rispetto ai tradizionali design di encoder separati, ma significa anche che l'unità non è riparabile sul campo nel senso convenzionale. I guasti ai componenti interni richiedono la sostituzione completa dell'encoder piuttosto che la riparazione a livello di componente.

Specifiche Chiave

BiA1000 vs BiA128 — Distinzione tra risoluzione e generazione motore

La famiglia di encoder Beta i copre due classi principali di risoluzione. Il BiA128 (128K ppr assoluto, serie A860-2020) si adatta ai motori Beta i più vecchi e più piccoli — la classe ai2 e simili.

Il BiA1000 (1M ppr assoluto, serie A860-2070) serve i motori Beta i più grandi e più recenti, inclusa la serie di generazione B a cui si riferisce questo numero di parte.

La differenza non è semplicemente la risoluzione: il montaggio meccanico, la geometria dell'accoppiamento dell'albero e l'interfaccia elettrica differiscono tra le due famiglie, rendendo la sostituzione incrociata fisicamente impossibile senza modifiche.

La risoluzione di 1M ppr del BiA1000 fornisce un feedback di posizione eccezionalmente fine, contribuendo direttamente alla regolazione fluida della velocità e alla soppressione delle oscillazioni di coppia a bassa velocità che caratterizzano le prestazioni dei moderni motori Beta i.

A 1M conteggi per giro, il moltiplicatore del CNC dispone di molti più dati di aggiornamento della posizione per rotazione del motore rispetto ai vecchi design di encoder 128K o 3000P — la stima della velocità derivata dai differenziali di posizione è più fluida, il che si traduce in una migliore stabilità del loop servo sia a basse velocità che durante i movimenti di contornatura fine.

Criticità delle scorte e strategia di scambio

Gli specialisti di questo encoder descrivono costantemente l'A860-2070-T371 come critico per le scorte: la domanda proviene sia dalle riparazioni dei motori che dalle esigenze di sostituzione diretta quando gli encoder si guastano in servizio, mentre la nuova fornitura da Fanuc è limitata dalla base installata relativamente piccola rispetto alle varianti di encoder alpha i a volume più elevato. A differenza degli encoder alpha i che appaiono su molti più modelli di macchine a livello globale, il pool di encoder Beta i Serie B è più piccolo.

L'implicazione pratica per la pianificazione della manutenzione è chiara: se una macchina utilizza motori Beta i di serie B, assicurarsi almeno un ricambio A860-2070-T371 come componente di riserva riduce significativamente il rischio di tempi di inattività prolungati in caso di guasto di un encoder. I programmi di scambio — fornendo l'encoder difettoso come nucleo — sono la via di servizio più conveniente dove sono disponibili unità di scambio testate e garantite.

FAQ

D1: Come posso confermare se il mio motore Beta i richiede specificamente l'A860-2070-T371, piuttosto che una variante BiA1000 precedente?

Il suffisso "-B" (o variante "#B") del numero di parte del motore conferma i motori di generazione B che richiedono l'encoder T371. Ad esempio, i motori βiS4/3000-B portano esplicitamente la designazione B.

Se la targhetta del motore mostra un numero di parte che termina con -B o il corpo del motore è fisicamente etichettato come modello B, questo è l'encoder corretto.

I motori Beta i precedenti senza la designazione B utilizzano la variante T321 o T301 della stessa famiglia BiA1000. In caso di dubbio, confrontare il numero di specifica d'ordine del motore con la documentazione dei motori Fanuc per il suffisso encoder corretto.

D2: L'encoder è descritto come non riparabile — si tratta di una limitazione di progettazione o di una politica di servizio?

Entrambi. Fanuc costruisce l'encoder BiA1000 come un'unità sigillata e integrata — il disco ottico, il gruppo cuscinetti, la scheda di elaborazione del segnale e il connettore sono tutti incollati in fabbrica senza sottocomponenti riparabili accessibili dall'esterno. I guasti interni al disco ottico, ai cuscinetti o al PCB non possono essere affrontati a livello di componente senza attrezzature specializzate che Fanuc non fornisce all'aftermarket.

Alcuni servizi di terze parti affermano capacità di riparazione, ma i risultati sono incoerenti e una riparazione fallita di un encoder collegato a un motore in funzione rischia di perdere i dati di posizione assoluta e causare ulteriori danni all'asse. Lo scambio con un'unità verificata e testata sotto carico è la pratica consolidata del settore.

D3: Cosa succede alla posizione assoluta quando l'alimentazione della macchina è spenta e la batteria non è collegata?

La posizione assoluta di ogni asse è memorizzata nella RAM con backup a batteria all'interno dell'amplificatore — non nell'encoder stesso. L'encoder fornisce i dati di conteggio; l'amplificatore mantiene il riferimento assoluto accumulato.

Se l'alimentazione della batteria viene persa mentre la macchina è spenta, il conteggio della posizione assoluta memorizzato nell'amplificatore viene perso. Al successivo avvio, il CNC rileva la perdita dei dati di posizione e richiede un ciclo di ritorno di riferimento completo per ogni asse interessato prima che la produzione possa riprendere.

La batteria si trova nell'amplificatore servo o in un'unità batteria dedicata, non nell'encoder — ispezionare e sostituire le batterie secondo la corretta pianificazione è l'azione preventiva.

D4: L'A860-2070-T371 può essere sostituito con l'A860-2070-T321 precedente sullo stesso motore?

Il T371 e il T321 rappresentano diverse revisioni hardware all'interno della famiglia BiA1000.

Il T371 è specificamente progettato per i motori di generazione B, e il T321 è per la precedente generazione non-B.

L'installazione di un T321 su un motore di generazione B di solito comporta un errore di parametro o un feedback di posizione inaffidabile a causa delle differenze nell'interfaccia fisica dell'accoppiamento encoder-albero e potenzialmente dell'interfaccia del segnale all'amplificatore.

Abbinare sempre il suffisso T alla generazione del motore.

D5: Quale codice di allarme genera il CNC quando questo encoder si guasta, e come viene distinto il guasto da un guasto del cavo?

I guasti alla comunicazione seriale dell'encoder appaiono tipicamente come Allarme Servo 360 (Errore di comunicazione nel pulsecoder) o Allarme 368/369 a seconda della generazione del CNC e dell'asse coinvolto.

Un guasto del cavo tra l'amplificatore e l'encoder produce allarmi simili.

Per distinguere l'encoder dal cavo: scambiare prima il cavo di feedback con un cavo funzionante noto da un altro asse. Se l'allarme segue il cavo al nuovo asse, il cavo è difettoso. Se rimane sull'asse originale con il nuovo cavo, l'encoder o la sua connessione all'amplificatore sono difettosi.

Ispezionare il connettore a entrambe le estremità per pin piegati o contaminazione prima di concludere che l'encoder stesso si è guastato.
